Нужен ли ИБП для газового котла: 5 причин установки

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80025 100 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Стабилизатор для котла

Это самый простой и бюджетный вариант защиты от скачков напряжения. Приобретается стабилизатор, чаще всего релейный (ступенчатая регулировка), вешается на стену (бывают напольные) рядом с котлом, включается в розетку сам стабилизатор, а в розетку на его корпусе включается котел. Все. Какие модели сейчас самые популярные?

Бастион TEPLOCOM ST-888 — релейный, мощность 888 В·А (~620 Вт), диапазон работы 145 – 260 В, погрешность 10% (Рис. 1.), цена примерно 7 000 руб.

Рис.1. Внешний вид стабилизаторов Ресанта LUX АСН-1000Н/1-Ц, Энергия АРС-1000, Бастион TEPLOCOM ST-888 и Rucelf КОТЁЛ-1200 отличается значительно, начинка приборов не на столько, но тоже отличается.

Рис.1-а. У Энергии АРС-1000 есть специальная шпилька для правильного подключения фазо-зависимых котлов (защита по полярности).

Примечание. ЭкспертКотел.ру не рекомендует стабилизаторы и ИБП мощностью ниже 500 В·А, особенно для двухконтурных котлов. При просадке напряжения, снижается и выходная мощность стабилизатора или ИБП, например, рассмотренный выше Ресанта LUX АСН-1000Н/1-Ц при падении напряжения до 140 вольт будет выдавать ~350 Вт (~50% от номинала). Если суммарная мощность нагрузки будет выше, чем то, что выдает стабилизатор в данный момент, то он отключится и отключит котел. Поэтому лучше учесть запас на случай падения напряжения, оптимальная мощность 1 кВ·А, 1,5 кВ·А или 2 кВ·А. Это касается и ИБП.

Полезные советы

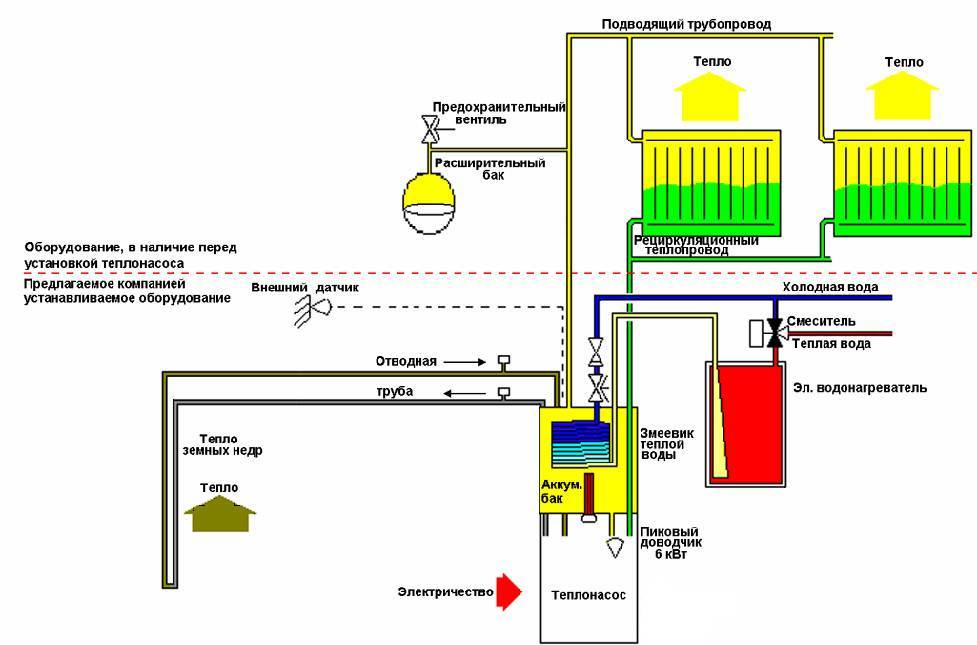

Схема системы отопления на основе теплового насоса.

Для котла на газовом топливе подходит ИБП онлайн-типа. Стоимость их в рублях примерно следующая:

1. CPS 600 E – 8000.
2. CPS 1000 EI – 8000.
3. CPS 2000 EI – 14000.
4. CPS 1000 E – 15000.
5. CPS 1500 PIE – 25500.
6. CPS 3500 PRO – 39000.
7. CPS 5000 PRO – 58000.
8. CPS 7500 PRO – 80000.

Цены могут варьироваться в зависимости от количества и емкости аккумуляторных батарей, входящих в комплект поставки.

Прибор должен обладать высокой степенью надежности, качеством изготовления, экономным расходованием электроэнергии, так как работать он будет на протяжении нескольких часов без перерыва.

Цена устройства при его выборе не должна играть роль основного критерия, так как приобретается ИБП на много лет.

Для обеспечения длительного времени автономной работы приборов будьте готовы к затратам на приобретение дополнительных аккумуляторов.

Недопустимо подключение к ИБП холодильника, глубинного насоса и другого оборудования.

Устройства бесперебойного питания могут крепиться на стене и на полу. Напольные модели имеют большую мощность и немалые габариты. В домашних условиях используются не очень часто.

Устанавливать такое оборудование рекомендуется в полуподвальных и подвальных помещениях. Там они не загромождают жилое пространство. Для защиты от влажности размещают ИБП и аккумуляторные батареи в специальном герметично закрывающемся шкафу.

Источник бесперебойного питания при желании и определенных электротехнических навыках можно собрать своими руками. За основу берется инвертор, имеющий на выходе меандр. К нему добавляется специальный фильтр для получения чистой синусоиды. Можно преобразовать меандр в чистую синусоиду с использованием импульсного преобразователя. Но сделать это может только человек со специальной профессиональной подготовкой.

Автомобильные аккумуляторы для комплектования приборов бесперебойного питания не рекомендованы. Для этих целей предназначены аккумуляторы Fiamm, CSB, Leoch, Ventura. Оптимальная емкость батарей должна составлять 100 А/ч.

При выборе оборудования бесперебойного питания следует обратить внимание на следующие моменты:

1. Лучше приобрести бесперебойник типа online. Такое устройство способно увеличивать срок службы аккумуляторов.
2. При частых и затяжных по времени перебоях с электропитанием рекомендуется приобретать устройства, относящиеся к классу long time. Они могут иметь обозначение LT. К ним можно подключать батареи аккумуляторов любой емкости. Встроенное интеллектуальное зарядное устройство обеспечивает их быстрый и качественный заряд.
3. Аппаратура для бесперебойного питания со встроенными аккумуляторами должна иметь как можно большую емкость.

Длительные перебои требуют использования автономной электростанции или генератора. В таком случае оптимальный режим работы такой: ночью насосы системы отопления работают от ИБП, днем – от генератора, который дополнительно еще и зарядит аккумуляторы ИБП.

Для увеличения продолжительности автономной работы к ИБП подключают несколько аккумуляторов одной емкости и одного уровня заряда. Последовательное соединение дает увеличение напряжения при неизменной емкости, параллельное соединение увеличивает емкость и не меняет напряжение. При подключении нескольких аккумуляторов между ними нужно оставлять воздушный зазор. Нельзя ставить аккумуляторы рядом с источниками тепла и на морозе. Оптимальный вариант – разместить аккумуляторы в условиях комнатной температуры.

Монтаж ИБП: подключение своими руками

Большой премудрости в сборке нет. Потребуются: инвертор, преобразующий 12 вольт в стандартные сетевые показатели – 220V

Особое внимание – он должен быть маркирован как с чистой синусоидой. Пиковая и рабочая мощность – 600 и 300 Вт соответственно. Далее, зарядка для АКБ

Для этого подойдет автомобильный вариант, если нет желания приобретать конкретно для ИБП. Ну и, собственно, аккумулятор. Он может быть автомобильным, рассчитанным на 4–5 часов работы или гелиевым, приспособленным для частых отключений и быстро заполняющимся вновь. Средняя цена собственноручно смонтированного ИБП – до 10 тыс. рублей

Далее, зарядка для АКБ. Для этого подойдет автомобильный вариант, если нет желания приобретать конкретно для ИБП. Ну и, собственно, аккумулятор. Он может быть автомобильным, рассчитанным на 4–5 часов работы или гелиевым, приспособленным для частых отключений и быстро заполняющимся вновь. Средняя цена собственноручно смонтированного ИБП – до 10 тыс. рублей.

Как сделать стабилизатор для твердотопливного котла

Элементарная схема ИБП заключается в присоединении клемм инвертора к соответствующим выходам аккумулятора. Для этого приобретается провод сечением от 4 квадратов. Остается включить вилку котла в инвертор, нажать на соответствующую кнопку прибора и работа начнется. Когда потребуется зарядить севшие АКБ, то к аккумулятору присоединяется устройство, восполняющее потерю. Достоинство установки в дешевизне – инвертор стоит на несколько порядков ниже, чем заводская система бесперебойного питания.

Какие аккумуляторы устанавливают в бесперебойники

В бесперебойниках на сегодняшний день могут использоваться следующие типы аккумуляторов:

• свинцово-кислотные;
• литий-ионные;
• никель-кадмиевые.

Самый распространённый вариант (ему же рекомендуют отдавать предпочтение специалисты) — свинцово-кислотные. Они недорогие, ёмкие, требуют минимального обслуживания, легко подключаются, быстро заряжаются. Условно их разделяют на жидкостные и гелевые (в зависимости от физического состояния используемого электролита). Последние — более надёжны и долговечны, но стоят дороже.

Фото 2. Свинцово-кислотный аккумулятор для источника бесперебойного питания от производителя ExeGate Power.

А единственный недостаток всех свинцово-кислотных батарей — быстрый выход из строя при частом использовании. Они рассчитаны работать нечасто и непродолжительными сессиями. То есть, подойдут в том случае, если электричество дома отключают редко и ненадолго.

Литий-ионные — более долговечны, чем свинцово-кислотные, но и стоят дороже. Однако при простаивании они начинают терять свою ёмкость. Соответственно, не подойдут, если необходимость в аварийном питании — редкая. А вот для регулярного использования, когда их хотя бы частично приходится разряжать 3—4 раза в месяц, они идеальны.

Никель-кадмиевые — хоть производятся по старой технологии, но являются долговечными, стойкими к перепадам температур. Из недостатков: батареи не обслуживаются, высокотоксичны (в жилых помещениях лучше не использовать), стоят дорого, а ещё обладают «эффектом памяти».

Внимание! Каждый ИБП совместим только с одним типом аккумуляторов. Если изначально в нём был установлен свинцово-кислотный, то поставить литий-ионный или никель-кадмиевый не получится

Более того — это опасно, так как алгоритм зарядки каждого из них кардинально отличается.

Размер, вес и способ установки

Размер и вес бесперебойника прямо зависят от ёмкости установленных аккумуляторов и типа интегрированного стабилизатора напряжения.

Сам источник бесперебойного питания без батарей весит, в среднем, от 2,5 до 10 кг. Аккумулятор на 7 Ah свинцово-кислотный — порядка 1,5—2 кг.

Небольшие устройства, как правило, имеют встроенный сменный аккумулятор, а более дорогие — внешний (что позволяет подключить сразу несколько АКБ с параллельным соединением).

Остальные характеристики, на которые обращают внимание при выборе

И также при выборе ИБП учитываются следующие характеристики:

• диапазон входного напряжения и частоты (при выходе за указанные пределы включается работа только от аккумулятора);
• форма выходного напряжения (лучше — с правильной синусоидой).

Что касательно производителя, то одними из лучших, по мнению потребителей, в плане цена — качество, являются ИБП от следующих компаний:

• APC;
• LogicPower;
• Crown;
• PowerWalker;
• Mustek;
• Powercom;
• Stark.

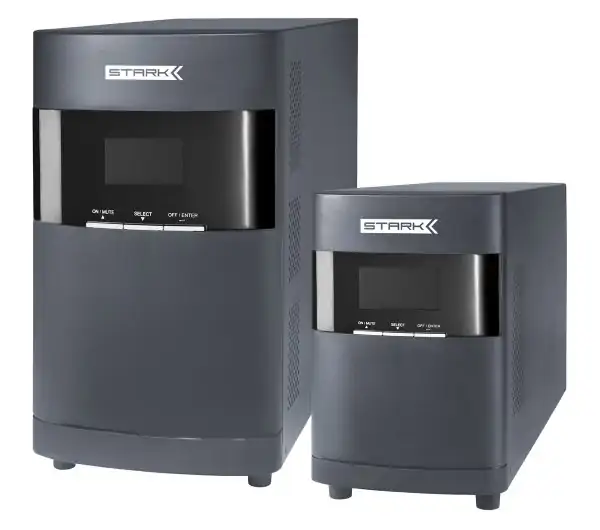

Фото 3. Два ИБП разного размера для газовых котлов от производителя Stark. Приборы оснащены электронным дисплеем.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии. На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора

Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Как подключить ИБП к газовому котлу. Ошибки в схеме.

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

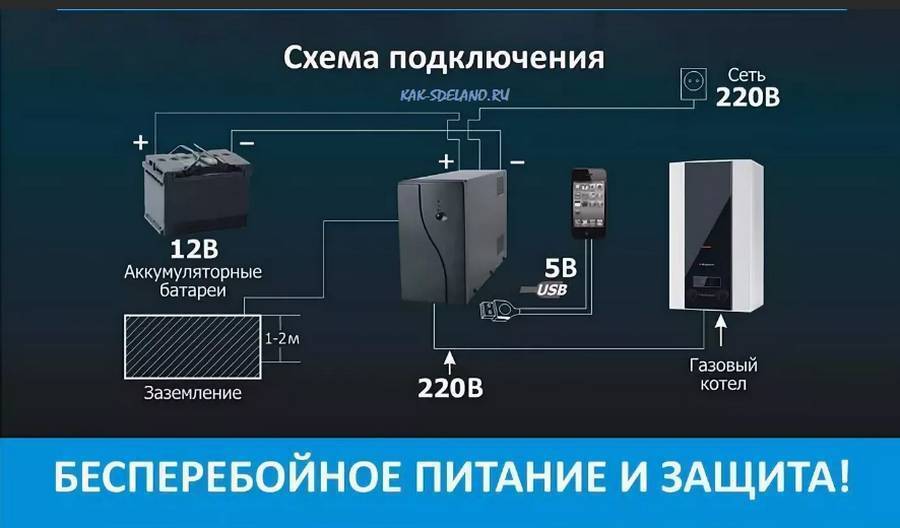

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки

Для фазозависимых моделей важно не разрывать фазу и ноль одновременно

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

Разрешается только последовательное соединение инвертора и потребителя.

нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

Основные требования к ИБП для котла отопления

Как и при выборе любой другой техники, источник бесперебойного питания для котла должен соответствовать определенным требованиям. В данной ситуации наиболее важными из них являются следующие характеристики.

1. Мощность

Поскольку ИБП предназначается для отопительного котла, работающего не на электричестве – его мощность может быть сравнительно невелика. Она вычисляется путем сложения максимальной мощности самого котла и циркуляционных насосов. В большинстве случаев итоговое значение не превышает нескольких сотен Ватт.

2. Выходной сигнал

Одной из основных задач ИБП является преобразование постоянного тока в переменный, когда при сбое в электросети питание поступает от аккумулятора. Бюджетные модели при модуляции входного сигнала выдают на выходе ступенчатую форму тока, или меандр. Для циркуляционных насосов, особо чувствительных к нестабильному напряжению, это чревато:

• микровибрацией;
• повышенной шумностью работы;
• увеличенным потреблением энергии;
• сокращением срока службы.

В результате попытка сэкономить на ИБП оборачивается даже большими итоговыми расходами. По этой причине для котла рекомендуется приобретать источники бесперебойного питания с качественным выходным сигналом, которые формируют на выходе идеально чистую синусоиду. Начальные затраты в этом случае будут выше, но в процессе эксплуатации отопительного оборудования многократно окупятся.

3. Сквозной ноль

Выбор данного параметра зависит от типа котла. Независимые от фазы модели можно укомплектовывать стандартными ИБП. Для фазозависимых понадобится более технологичный агрегат, оснащенный функцией сквозного нуля.

4. Фильтрация напряжения

Следующей важной характеристикой является особенность работы источника бесперебойного питания для газового или другого котла с входным напряжением.

Бюджетный класс ИБП – линейно-интерактивный (line-interactive UPS). Как следует из названия, при напряжении в допустимом диапазоне такие модели функционируют в транзитном режиме, осуществляя только стабилизацию напряжения в пределах 10%. Если скачок выходит за границы допустимых значений, происходит мгновенное переключение в режим инвертора, а питание начинает поступать от АКБ.

Более продвинутый в технологическом отношении класс – on-line UPS. Главным его достоинством является не периодическое, а постоянное функционирование инвертора, с выдачей на выходе идеальной синусоиды. Покупая такой ИБП, владелец получает два преимущества:

• качество выходного тока всегда стабильно и не зависит от колебаний напряжения в сети;
• он-лайн бесперебойнику непринципиально время переключения с сети на аккумуляторы или обратно.

Но есть в on-line UPS и недостатки. Поскольку этот тип ИБП имеет двойное преобразование (по сути одновременно работает два устройства – зарядное устройство и инвертор), то  эффективность такой системы будет ниже, чем в offline и line-interactive. Кроме того, поскольку АКБ находится в постоянном разряде-разряде срок их службы будет меньше чем в линейно-интерактивных ИБП.

Обойдется такой ИБП для газового и других типов котлов значительно дороже, но для дорогостоящего и чувствительного оборудования его покупка очень актуальна.

5. Какой лучше ИБП для котла отопления с встроенным или внешним аккумулятором?

На первый взгляд встроенный вариант предпочтительней. Но это справедливо лишь для систем, где допустимое время отключения основного источника питания не превышает 10-15 минут. В противном случае рекомендуется остановиться на втором варианте, причем можно использовать  АКБ, работающих при параллельном соединении для увеличения емкости.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Советы профессионалов при выборе ИБП для котлов

Самое главное при правильном подборе ИБП рассчитать мощностные характеристики

Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3. Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Например:

• Котлоагрегат -200 Вт;
• электронасос с класса C – 40 Вт;
• вентилятор с классом А – 30 Вт.

200+ 40х5 +30х1.3 = 403.3 Вт

Минимальное значение мощности ИБП:

403.3х1.2= 484 Вт

Можно ли устанавливать On-line ИБП для электропитания котла

Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов

Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

1. Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
2. Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
3. Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
4. Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.
