Рассчитываем нужную мощность вытяжки и выбираем подходящий вариант

Пример расчета

Для примера будут использованы следующие параметры:

• ширина плиты (А) – 0,6 м;
• длина плиты (В) – 0,6 м;
• тип плиты: газовая;
• мощность конфорок:

№1(q₁) – 1 кВт;

№2(q₂) – 1,2 кВт;

№3(q₃) – 0,8 кВт;

№4(q₄) – 2 кВт.

расположение: у стены, рядом с кухонным гарнитуром.

Порядок действий следующий:

1. Определить тепловую мощность всех конфорок:

Q_T = q₁ + q₂ + q₃ + q₄= 1+1,2+0,8+ 2 = 5 кВт.

1. Вычислить гидравлический диаметр плиты:

D=2AB/(A+B) = 2∙0,6∙0,6/(0,6+0,6) = 0,6м

1. Рассчитать долю конвективных тепловыделений:

Q_к= Q_Т∙K_Т∙K_K = 5∙250∙0,5 = 625 Вт.K_Т и K_K – постоянные коэффициенты.

1. Определить конвективный расход воздуха:

L_ki=k∙Q_k1/3∙(z+1,7D)5/3∙r= 5·10-3∙6251/3∙(0,75∙1,7∙0,6)5/3∙0,75=

= 0,005∙8,55∙0,64∙0,75=0,02 м3/с

1. Рассчитать объем продуктов горения газа:

L_ri=3,75∙10-7∙Q_Т = 3,75∙10-7∙ 5 = 18,75∙10-7 м3/с.

Для электроплит этот параметр не рассчитывается.

1. Вычислить расход воздуха плитой:

L=L_ki+ L_ri = 0,02 +1,875∙10-6 = 0,02 м3/с

1. Перевести м3/с в м3/ч:

L= 0,2∙D∙3600=0,02∙0,6∙3600= 43,2 м3ч

Согласно расчетам, вытяжка должна прокачивать через себя 43,2 кубометра воздуха. Можно установить бюджетное устройство производительностью 125-150 м3/ч и стоимостью от 3 до 6 тысяч рублей.

О классической формуле расчета мощности вытяжки

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

• готовки на электроплитке;
• кухонной комнаты с закрытыми дверьми и окнами;
• прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

Еще 25–30% мощности необходимо добавить на угольный фильтр. Он создает дополнительное сопротивление для прохождения воздушного потока.

Если дверь на кухню постоянно открыта или вместо нее арка, то рассчитывать параметры вытяжной техники следует исходя из общей квадратуры прилегающего помещения. То же касается коридоров, а также совмещенных гостиных или залов. Отсутствие преград увеличивает объем обрабатываемого воздуха, так как он постоянно циркулирует между кухней и смежными комнатами.

Ориентировочные показатели необходимой производительности вытяжки в кухне

В большинстве частных и многоквартирных домов вентиляционные каналы в разрезе не превышают 125 мм, что позволяет через них прокачать порядка 400 м3/ч воздуха. Если установить в кухне вытяжку большей производительности, то толку от нее будет мало. К тому же воздуховоды часто имеют внутри неровности, сужения и повороты, что еще больше снижает их пропускные возможности.

Если следовать упрощенному расчету, то для небольшой по площади кухни достаточно будет маломощной вытяжки. Однако формулы формулами, а здравый смысл никогда не помешает. Маленькую комнату запахи от плиты заполняют быстрее, и концентрация их в этом случае получается на порядок выше, нежели в просторной кухне. Для совсем небольшого помещения, где готовится пища, необходимо подбирать технику мощнее расчетных показателей.

Формула по классике: длина кухни × ширину кухни × высоту потолка × 10-12 (коэф.) = нужная производительность вытяжки.

Важные коррективы

1. Тем самым, не оставляя запас мощности для ситуаций экстренных – вытяжка работает постоянно в максимально шумном режиме.

1. Для электрических моделей варочных поверхностей коэффициент может составлять 15, для газовых – 20 (ведь кроме испарений от готовки, имеются результаты горения потоков газа). Так вот, для кухни 4 х3 метра при высоте потолка 2.7 метра — расчет мощности кухонной вытяжки составит следующие показатели производительности: 486 м3 ч. и 648 м3 ч. соответственно – для электро и газовой плиты. Мы рекомендуем для комфортного пользования вытяжкой на средних оборотах с наличием запаса производительности – от 600-800 м3 в час.

В общем, этих знаний вполне достаточно для того, чтобы правильно подобрать нужную по параметрам вытяжку. Применить формулу каждый сможет, скажем так, «своими руками».

Предлагаем ознакомиться Инструкция по применению посудомоечной машины bosch

Интересные моменты

Однако полезным будет развеять некоторые мифы, так или иначе сложившиеся как у продавцов вытяжек для кухонь, так и у покупателей:

Есть мнение, что для малогабаритной кухни в 6-8 м2 вполне достаточно примитивной, самой обычной вытяжки. Если основываться параметрами, это действительно так и есть, но, опираясь на логику мы видим следующее: в маленьком помещении запахи распространяются значительно быстрее, а также более высока концентрация продуктов горения. Известно, что количество этих выделений не зависит от размеров помещения.

Бытует заблуждение, что кухонная вытяжка призвана обеспечить полнейшую вентиляцию да еще и при любых условиях. Однако это не совсем соответствует действительности – эффективность работы вытяжки зависит напрямую от вида монтажа и от организации воздушного притока.

Что такое мощность вытяжки

Это электроэнергия, которая используется прибором за 1 час деятельности (кВт). Часто понятие мощности сопоставляют с производительностью. Но это не одно и то же. Последний термин обозначает объем грязного воздуха, который устройство выводит из помещения за час работы. Исчисляется в куб. метрах.

Высокая производительность вытяжки должна гарантировать быстрое выведение неприятных запахов. Но это правило не всегда применимо.

Для лучшей результативности не обязательно прибегать к помощи мощной модели. Нужно ориентироваться на производительность и габариты установки.

Зачастую с размерами все просто — соответствие вытяжного люка размерам плиты. Но вот результат производительности придется высчитать самостоятельно.

Читайте: Обзор и рейтинг топ-5 пристенных кухонных вытяжек по выбору пользователей, советы по установке

Какие бывают виды кухонных вытяжек?

Прежде чем переходить к расчету необходимой мощности вытяжки, следует определиться с ее видом. Существует несколько разновидностей этих бытовых приборов. Разница между ними не только в конструкции, но и в принципе работы. Это может быть как отвод загрязненного воздуха из помещения, так и его рециркуляция после соответствующей очистки.

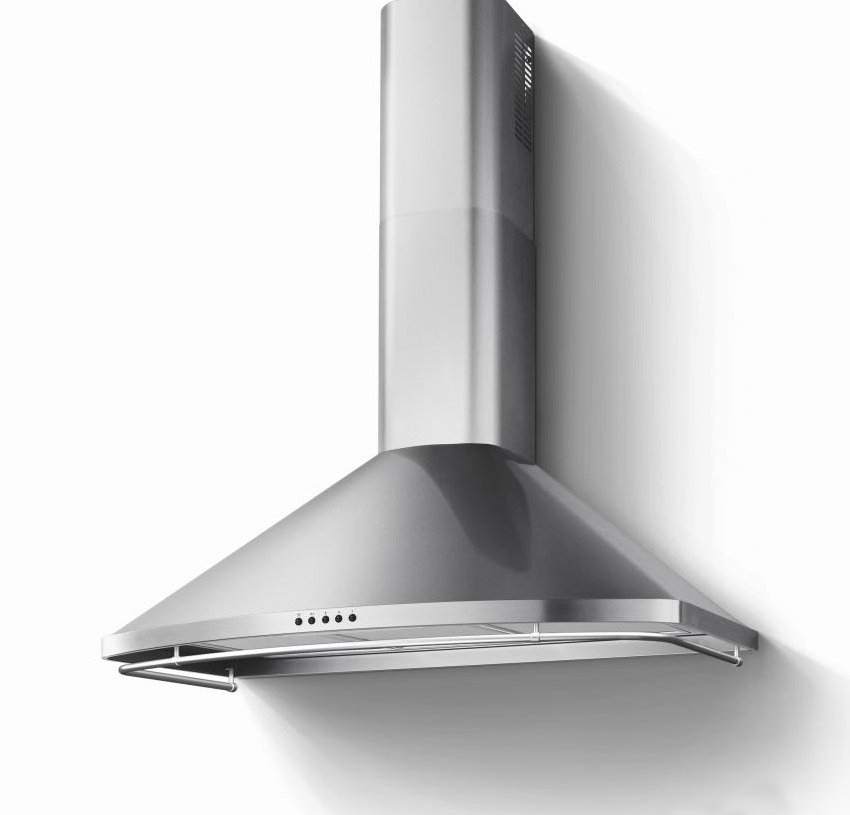

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

• Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
• Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
• К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
• Такие вытяжки рекомендуется использовать в просторных помещениях.
• Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

• Не занимают много места на кухне.
• Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
• Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

• По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
• Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

Совет для покупателей мощных вытяжек

Принимая решение о покупке вытяжки с высокой производительностью, учтите ряд нюансов.

️Во-первых, у этих вытяжек отверстие для подвода трубы – 150 мм в диаметре. Если вытяжка позиционируется, как мощная, а отверстие всего 120 мм, — это повод задуматься о честности продавца.

Не может сильный поток воздуха проходить через очень узкие трубы!

️Во-вторых, признаком мощной вытяжки является и ее размер.

Сравните: высота обычной встраиваемой вытяжки мощностью 400 м3 – 135 мм.

️Высота же мощных вытяжек 230-260 мм, ведь в них должна поместиться внушительного размера турбина. Опять же, если в магазине вы видите «мощную» вытяжку высотой 130-150 мм — это повод задуматься…

Как правильно рассчитать мощность вытяжки для кухни

Чтобы определить производительность прибора, следует выяснить, какие функции он должен в доме выполнять. Руководство по эксплуатации вытяжки гласит, что она должна очищать или вытягивать загрязненный воздух. По санитарным нормам воздух в помещении должен полностью обновляться 12 раз в час. Соответственно производительность прибора должна обеспечивать необходимый воздухообмен.

Расчет мощности вытяжки для стандартной кухни без учета усложняющих факторов производится по формуле:

где Q – это минимальная необходимая мощность устройства; S – площадь помещения; Н – высота помещения; 12 – коэффициент воздухообмена.

Объем помещения

Тип варочной поверхности

От типа плиты зависит, какое количество загрязняющих веществ может попасть при приготовлении пищи в воздух. И обновление его, соответственно, должно происходить чаще или реже. Коэффициент обновления тоже должен быть изменен. Расчет мощности для кухни при использовании электрической плиты отличается от стандартного, так как никаких продуктов горения в воздух не попадает, кроме испарений от приготовляемой еды. Коэффициент для таких плит может быть повышен с 12 до 15, и формула будет выглядеть так: Q=S*H*15.

Вытяжка над электрической плитой

Когда вы собираетесь использовать газовую варочную поверхность, то коэффициент должен быть повышен до 20. Это делается для того, что помимо испарений от приготавливаемой пищи, в атмосферу поступает большое количество вредных продуктов горения газа. В таком случае формула записывается как: Q=S*H*20.

Стоимость кухонных вытяжек

В магазинах бытовой техники для дома, представлен широкий ассортимент – это недорогие вытяжки, а также модели средней и высшей ценовой категории. Теперь зная как подобрать вытяжку для кухни и какие нужно учесть критерии, нужно определиться, сколько вы готовы заплатить. Сколько стоят кухонные вытяжки различных категорий и чем отличаются, вы узнаете в этом разделе.

1. Самые недорогие вытяжки с пластиковым корпусом с добавлением металлических деталей. Управление механическое или слайдерное. Производительность не более 400-450 куб.м. в час с одним вентилятором. Освещение – это две лампы накаливания. Как можно судить по материалам и мощности, они довольно хрупкие и недолговечные.

2. Среднюю ценовую категорию представляют модели сделанные из алюминия, стали, закалённого прочного стекла. Управление может быть разным, как кнопочным, так и сенсорным. Имеют два вентилятора и большую производительность, от 500 до 700 куб.м. в час. В освещении могут использоваться галогенные лампы или накаливания, реже светодиодное освещение. В средней ценовой категории можно выбрать вытяжку для кухни, достаточной мощности, качественной сборки и хорошим дизайном.

3. Самая высокая производительность и функциональность у дорогих моделей вытяжек. Ее величина может достигать 1300 м3/ч. В качестве их отделки может использоваться ценное дерево. Управление может быть дистанционное с помощью пульта, сенсорная панель, а также множество датчиков (влажности, задымленности, температуры, загрязнения фильтров), которые активизируют работу устройства в нужный момент. Есть таймер отключения, а для освещения применяются только галогенные светильники.

Потребление электроэнергии

Рассчитать затраты на электричество при работе вытяжки до копейки невозможно. Расход электрической энергии в каждом конкретном случае будет разным. Очень много аспектов, влияющих на итоговые цифры. Каждая вытяжка потребляет разное количество электроэнергии.

Чтобы узнать, количество использованной электроэнергии, необходимо узнать мощность прибора. Информация об этом находится в паспорте к устройству. Согласно наблюдениям, за восемь часов работы потратится один киловатт. Умножаем стоимость одного киловатта на количество отработанных часов и узнаем во сколько нам обходится использование прибора.

Потребление электроэнергии кухонной вытяжкой небольшое. Итоговая сумма зависит от частоты использования прибора, размера помещения, наличия или отсутствия дверей и многого другого. В любом случае, она помогает соответствовать всем санитарным нормам, поддерживает воздух чистым, помещение – опрятным и уютным.

Как рассчитывается минимально необходимая мощность вытяжки для кухни

Мощность – количество электроэнергии, которое тратится на работу освещения, вентилятора и прочих функций прибора и измеряется в киловаттах/час (кВт/ч). Чем больше работающих ламп, моторов, переключаемых с режима на режим, тем больше электроэнергии будет потреблять вытяжка.

Мощность влияет на расчет экономичности вытяжки. Сколько электроэнергии будет потреблять устройство, узнают из технических характеристик прибора, указанных в инструкции. В вытяжке может быть 1-2 лампы и столько же моторов, тогда количество мощности умножается на два. При этом мотор работает тем быстрее, чем большую скорость включает потребитель. Стандартно у вытяжки 3 скорости, но бывает и 4, и 5. И на каждой скорости кВт/часы нужно прибавлять к начальному показателю.

Например, если у вытяжки 1 мотор мощностью 110 Вт, то на первой скорости он потребляет 0,11 кВт/ч, на третьей – 0,33 кВт/ч. Такую же формулу применяют и к каждой лампочке, учитывая, что горят они, равномерно расходуя одно и то же количество электроэнергии.

При расчете мощности вытяжки для кухни учитывают, сколько времени проводят на кухне и какое количество конфорок будет задействовано при приготовлении пищи.

Первую скорость включают на постоянной основе, чтобы воздух на кухне был чистым. Ее используют, когда на плите готовят 1 блюдо. Если одновременно включено две конфорки или духовка, включают второй, более производительный режим. Третий, четвертый и пятый режимы запускают, если нужно быстро очистить воздух на кухне. Например, включены все конфорки или что-то пригорело на плите.

Требования нормативов

Количество кубов фильтруемого воздуха в зависимости от объема помещения

Существующие санитарные нормы определяют требования к кухонным вытяжным устройствам без их привязки к конкретным моделям. При этом исходят из того, что они не предназначаются для организации вентиляции комнаты, а служат исключительно для отвода загрязненного воздуха от плиты. Для них также недоступна потолочная область, что вынуждает выбирать модель, способную обслуживать только пространство над варочной поверхностью, например, или над обычной газовой плитой.

Производительность вытяжек увязывается с требованиями санитарии следующим образом:

• Показателем эффективной работы считается режим, когда воздух на кухне обновляется минимум 10 раз за один час.
• Средний показатель для различных помещений, используемый при расчетах, выбирается из диапазона 10-15 раз.
• Для типовых кухонь он принимается равным 12 единицам.

Если хозяева постоянно курят в этом месте, требуемая производительность агрегата увеличивается на 15-30 процентов.

Самые мощные кухонные вытяжки

Выбор мощности вытяжки зависит от конкретных условий на кухне. Если готовят редко, то такое оборудование может быть маломощным. Однако возникает другая ситуация при выполнении хотя бы одного из условий:

1. Когда хозяйка избегает даже малейших запахов при готовке.
2. При наличии большой кухни.
3. Если кухня соединена с лоджией или комнатой.
4. Если оборудование приобретается для квартиры-студии.

В этом случае предпочтительно использование более высокой мощности для кухни. Для этого, например, чтобы выбрать вытяжку, могут подойти следующие модели:

ELIKOR Кварц 60

Вытяжка ELIKOR Кварц 60 ваниль имеет наклонную рабочую зону. Выполнена в элегантном и стильном дизайне, который напоминает каминный. Потребляемая мощность вытяжки равна 280 Вт, а максимальная мощность вытяжки достигает 1000 куб. м. в час. Считается, что эта российская модель обеспечивает оптимальное соотношение цены и качества.

LEX GS Bloc P 600 Inox

Итальянская модель LEX GS Bloc P 600 Inox относится к встроенному типу. Используется мощность кухонной вытяжки 0,2 кВт. Мощность оборудования равна 1050 м3 в час. Максимальный уровень шума 54 дБ.

Уровень шума и другие важные моменты

Чем выше производительность вытяжки, тем больше шума от нее исходит. Этот фактор можно считать существенным недостатком. В инструкции к модели обычно указывается громкость работающего вентилятора.

Если она не превышает 45 дБ, то такая вытяжка вполне годится для кухни. При уровне звука более 55 дБ, изделие можно устанавливать лишь в просторном помещении, иначе шум может доставить немало дискомфорта. Стандартные вытяжки обычно имеют трехскоростной режим работы, но бывают модели и с пятью скоростями. Минимальная скорость позволяет поддерживать воздух в кухне чистым и свежим, а максимальный режим в короткие сроки избавит помещение от неприятных запахов.

Вытяжка – важная деталь кухонного помещения. Если грамотно подойти к вопросу выбора мощности кухонной вытяжки, определиться с ее внешним видом, производительностью и другими функциями, то можно быть уверенным, что изделие будет качественным и прослужит долго. Такая техника обеспечит помещение чистым и свежим воздухом, а во время готовки быстро устранит неприятные запахи, не давая им распространиться по всей квартире.

Выбор кухонной вытяжки

Если вам позволяют средства, выбирайте модель, работающую в двух режимах – комбинированную (подробнее читайте тут). Это более удобный вариант. В продаже уже имеются модели, работающие практически бесшумно – с уровнем не более 40 дБ. Альтернатива одному мощному двигателю – система с двумя, но меньшей мощности, которые издают гораздо меньше шума. Важную роль в работе вытяжных устройств имеют вентиляторы. Лучше всего выдерживают максимальные нагрузки тангенциальные и диаметральные. Размер вытяжки должен быть больше площади варочной плиты, чтобы пар и загрязнения не попадали на потолок.

Тип корпуса

В условиях небольшой квартиры чаще всего устанавливаются подвесные вытяжки. Они вписываются в любой интерьер. Подвесная система отличается низкой стоимостью и быстрым монтажом. Она устанавливается над плитой, корпус можно спрятать под фасад шкафа. Единственный недостаток — слабая мощность.Каминную или купольную вытяжку тоже несложно установить самому. Существует масса вариантов оформления. Ценовой диапазон широк, можно найти бюджетный вариант. Купольная система отличается высокой производительностью.Встраиваемая модель устанавливается внутрь кухонного набора, делая корпус незаметным. Некоторые приборы имеют выдвижную панель, которая увеличивает площадь забора воздуха. Прибор можно установить на кухню любого размера.Большие размеры имеет настенная модель. Она напоминает зонт. Такую вытяжку невозможно скрыть за фасадом гарнитура. Придется подобрать такую модель, которая идеально впишется в интерьер.Островная система создана для кухонь, в которых плита расположена посреди комнаты. Воздуховод является одновременно несущей конструкцией. Такая модель крепится к потолку. Можно подобрать кухонный прибор, подходящий под любой стиль: от ретро до хай-тека.

Конструкция и принцип работы

Принцип работы вытяжки — рециркуляционной и проточной

При рассмотрении устройства вытяжных конструкций важно обратить внимание на то, что они в принципе отличаются от вентиляционных систем. Последние представляют собой устроенные в стенах ниши, позволяющие выводить отработанный воздух наружу естественным способом. Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах

Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам

Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах. Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам.

Принцип работы

Угольный фильтр для рециркуляционной вытяжки

В соответствии с этим фактором все предлагаемые рынком устройства подразделяются на три типа:

• рециркуляционные (без отвода в действующую вентиляцию);
• проточные;
• комбинированные.

Вытяжки без отвода в вентиляционный канал содержат в своем составе особые фильтры и систему принудительного забора посредством встроенного вентилятора. При функционировании они пропускают загрязненный воздух через систему фильтрующих элементов, а после его очистки возвращают назад в кухонное помещение.

Проточные модели подключаются напрямую к имеющемуся на кухне воздуховоду. Через него поступает свежий воздух, после чего загрязненные слои удаляются принудительным путем. Устройства комбинированного типа способны поочередно работать в одном из двух рассмотренных выше режимов.

Устройство вытяжек различных модификаций

Жировой фильтр для вытяжки

Современные вытяжные изделия изготавливаются в нескольких исполнениях, определяющих их предназначение. В зависимости от этого они делятся на вытяжки, позволяющие только удалять грязный воздух, а также на модели, фильтрующие его и возвращающие обратно в систему в уже очищенном виде. Проточные устройства содержат в своем составе комплект мягких пластиковых или жестких металлических труб определенной формы. Они используются для подсоединения к вентиляционной системе.

В нижней части таких изделий имеются особые фильтры (жироулавливатели), задерживающие исходящие от плит копоть и жир. Сверху они маскируются специальными декоративными панелями, а во внутренней области располагаются вентиляторы и приводной электродвигатель. За этими элементами конструкции находится воздуховод, подсоединяемый непосредственно к вентиляции.
