Установка насосной станции для колодца: 2 места монтажа

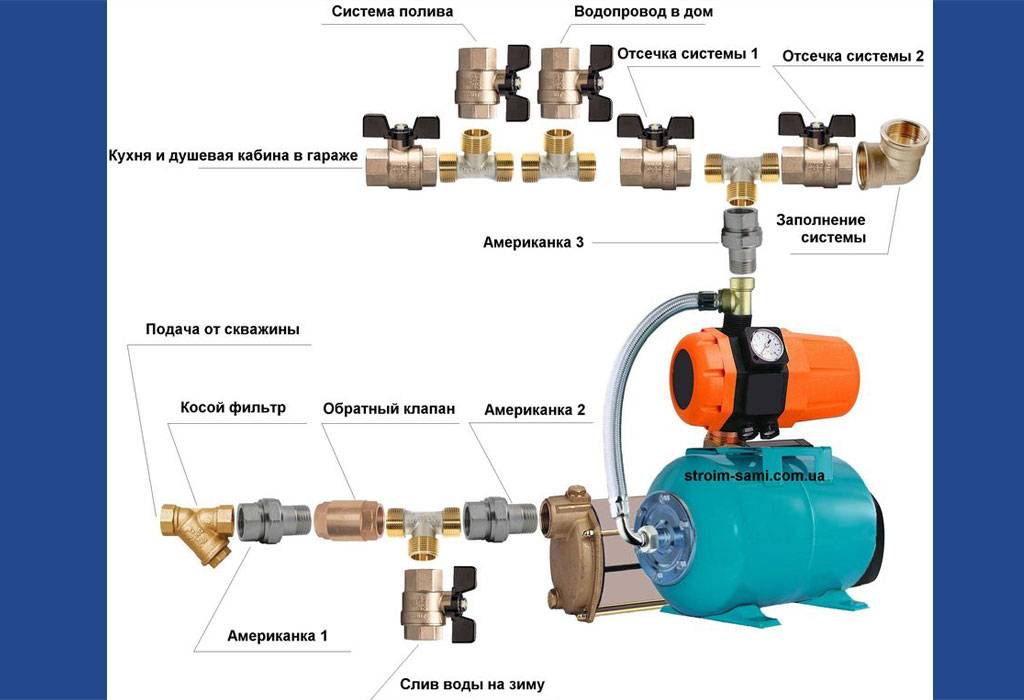

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Что входит в комплект

Первое, на что стоит обратить внимание при выборе оборудования – это базовая комплектация. Некоторые предприимчивые продавцы изымают некоторые элементы, которые потом предлагают приобрести дополнительно. Этот ловкий маркетинговый ход приводит к дополнительным финансовым затратам

Этот ловкий маркетинговый ход приводит к дополнительным финансовым затратам.

Стандартная комплектация насосной станции выглядит так:

• Насос – обычно самовсасывающий, предназначенный для принудительной транспортировки жидкости.

• Гидроаккумулятор – накопительный резервуар, вместительность которого варьируется в пределах 10-100 литров.

• Реле – обеспечивает автоматическое включение насоса при снижении уровня воды.

• Манометр – контролирует давление в системе.

• Трубопровод – магистраль для подведения воды к точкам забора.

• Фильтры – тонкой и грубой очистки, удаляющие попадающий в колодец мусор.

Отметим, что в зависимости от производителя комплектация может меняться, однако, перечисленные элементы должны обязательно включаться в базовый набор.

Устройство и принцип работы

Нагнетающее оборудование для подъема и подачи воды в дом имеет несколько важных рабочих узлов. К ним относятся:

• Центробежный насос (погружной или поверхностный). Работает как всасывающее устройство, отвечающее за постоянное давление в системе.
• Накопительный мембранный бак. Он же гидроаккумулятор. Резервуар отвечает за циклы включения-выключения насоса при его наполнении или опорожнении. Гидроаккумулятор поделен на секции специальной резиновой мембраной, которая меняет свое положение и давление в баке при падении или повышении уровня воды в нем.
• Реле давления. Позволяет поддерживать стабильный показатель атмосфер в трубопроводе и накопительном резервуаре.

Работает насосная станция по такому принципу:

• После монтажа и включения оборудования заборный шланг, оснащенный фильтром и обратным клапаном, всасывает жидкость в камеру агрегата. Отсюда вода направляется в мембранный бак до полного его заполнения.
• Как только давление в гидроаккумуляторе поднимается до предельно высокого, насос самостоятельно отключается. В резервуаре есть постоянный запас жидкости.
• При открытии крана в доме вода вытекает из накопителя и поступает в сантехнические точки. В этот момент происходит падение давления в баке до минимума. Это сигнал для насоса на очередное включение и забор жидкости из колодца.

Принцип работы

Насос наполняет бак водой, создавая давление в системе. Резиновая мембрана в виде груши, разделяет гидроаккумулятор для воды и воздуха. Через кран вода из бака поступает в раковину, снижая давление в водопроводе и баке.

Когда давление опускается до 2,2 бар, реле включает мотор. При достижении исходного уровня (3 бар) запускается реле, отключая насосную станцию.

Охлаждение – за счет циркуляции воды, перегрузки контролирует автоматика. Если мотор перегрелся, электроэнергия отключается, и восстанавливается насос только через определенное время.

В некоторых моделях есть датчик, защищающий мотор от нагрузки в холостом режиме. При отсутствии воды во всасывающей трубе он передает сигнал в систему управления и мотор выключается. Через 15 – 40 мин. НС готова к работе.

Но если за 24 часа рабочий объем воды не восстановится, НС отключается, и запускать ее придется в ручном режиме.

Плюсы и минусы насосной станции

Обустройство подобной системы не считается обязательным, но у такого варианта есть преимущества. Например, возможность компоновки основных механизмов в единый блок. Это облегчает не только покупку оборудования, но и его дальнейшую настройку, монтаж и эксплуатацию, даже ремонт (в случае необходимости).

Кроме того, с технической точки такая конструкция хороша тем, что имеет устойчивость к перепадам давления (возникающим при открывании или закрытии расходных кранов), гидроударам.

Недостатки у насосной станции тоже есть:

1. Ощутимый уровень шума при работе (можно предотвратить, позаботившись о звукоизоляции).
2. Необходимость установки дополнительных механизмов, чтобы брать воду с глубины более 8-10 м.

Последнее не всегда необходимо. Но если такая потребность есть, нужно приобрести эжектор. Он может быть встроенным или выносным. Первый вариант является более производительным, но создает много шума.

Насосная станция в колодце.

Зачем нужен гидроаккумулятор ↑

Гидроаккумулятор устанавливают с определенной целью — накопление воды и регулировка ее напора в системе. Без накопительного бака реле будет включать/отключать насос слишком часто, из-за чего начнет лихорадить давление (вода то струйкой, то хлещет).

Теоретически современное оборудование, оснащенное автоматикой с интегрированными защитой от сухого хода и регулятором давления, может работать без накопительного бака. Практика показывает иное: означенное оборудование нуждается в ровном напряжении, а этого как раз нет; в российских условиях с традиционно пляшущим током накопительный бак избавит от проблем с напором воды и бесконечными остановками/запусками насоса.

Гидроаккумуляторы различного объема

Место размещения насосной станции

Перед монтажом станции следует определиться с ее местом размещения. Насосная станция должна находиться на близком расстоянии от колодца. Трубопровод от колодца до дома должен быть заложен ниже уровня промерзания грунта с утеплением и защитой от морозного пучения. Варианты размещения:

1. Специальное подсобное отапливаемое помещение: отдельный сарай, подсобное помещение в доме или в подвале дома. Наиболее предпочтительный вариант, так как позволяет в любое время провести техническое обслуживание оборудования в теплом помещении.
2. В кессоне, представляющем собой защитный колодец, располагаемый ниже уровня промерзания грунта. Этот вариант менее распространенный. Кессон утепляется во избежание промерзания грунта в сильные морозы, чтобы исключить перемерзание, повреждение и выход из строя всего дорогостоящего оборудования.

Монтаж поверхностного аппарата

Для автономного водоснабжения наличие водоносного горизонта в шахте на глубине 8 метров позволяет использовать недорогой и надежный агрегат, который можно установить над источником своими руками.

Чтобы для забора воды в колодце подключить поверхностный насос без ошибок, необходимо выполнять пошаговую инструкцию. Последовательность в проведении монтажа обеспечит безаварийную эксплуатацию системы водоснабжения:

• проектные и подготовительные работы выполняем аналогично описанному варианту установки погружного изделия;
• в кессоне, заглубленном у колодца ниже уровня промерзания грунта, закрепляем помпу на неподвижное основание при помощи болтов или анкеров. Между агрегатом и основанием кладем резиновую антивибрационную прокладку;
• к водонапорному шлангу длиной не более 10 метров подсоединяем обратный клапан и фильтр грубой очистки. Второй конец трубы совмещается с всасывающим патрубком насоса;
• трубу водовода, ведущую в дом, подсоединяем к напорному патрубку аппарата и прокладываем в траншее вместе с кабелем по варианту с глубинным устройством;
• шланг с проводом заводим в техническое помещение и подсоединяем к гидроаккумулятору с системой автоматики;
• опускаем шланг с обратным клапаном и фильтром через отверстие в стене колодца, проделанное на глубине ниже уровня промерзания грунта, в водоносный слой. Заливное отверстие на насосе используем для заполнения водой всасывающей трубы. Запускаем аппарат и закачиваем жидкость в систему, выдавливая воздух из напорного шланга;
• закрываем в доме распределительный кран внутренней системы потребления воды и после сброса воздуха наполняем гидроаккумулятор, создавая нормативное давление, до 3,5 атмосфер.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости

Поэтому важно подобрать ее правильно

Модели насосных станций.

Схема расчета такая:

• если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
• если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
• если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Типы оборудования

По принципу действия, насосные станции подразделяются на 4 группы. Рассмотрим ключевые особенности каждой категории.

• Вибрационные

  Практические и недорогие устройства с вертикальной установкой. Конструкция исключает сложные элементы, что и определяет итоговую стоимость. Основным недостатком считается техническая невозможность установки датчиков контроля над уровнем воды, поэтому такие насосные станции используются на дачных участках, для заполнения ёмкостей.

• Винтовые

  В основе оборудования лежит «архимедов винт», который равномерно подаёт воду через выходной патрубок. Такие насосы обеспечивают стабильный напор воды, но показывают сравнительно небольшой КПД во время работы, поэтому используются очень редко.

• Центробежные

  За подачу воды отвечает колесо с заборными лопастями, которое приводится в действие электроприводом. Данный тип конструкции является наиболее распространённым и устанавливается на большинство насосных станций.





















• Вихревые

  Принцип действия таких изделий напоминает центробежные аналоги, однако, конструкция отличается простотой. Форма заборных элементов придаёт жидкости турбулентное ускорение, что положительно отражается на производительности.

  Насосы легко переносят засасывание воздуха в систему, не издают шума и вибрации во время работы. Однако оборудование требовательно к чистоте воды, поэтому даже незначительное присутствие твёрдых взвесей может спровоцировать отказ устройства.

Данные насосные станции различаются не только стоимостью, но и сроком эксплуатации. В плане долговечности, вихревые насосы заметно проигрывают другим моделям.

8 советов по материалам и составляющим насосной станции ↑

1. Для водопровода предпочтительнее использовать металлопластиковые трубы: для наружного оптимальна дюймовая, для внутреннего — ¾ дюйма.
2. Проложив трубы, их необходимо утеплить — понадобится изоляционный материал.
3. Для части водопровода, расположенного внутри колодца, лучше взять гибкий шланг с толстыми стенками (проще поднимать насос).
4. Шаровой кран понадобится для установки на выходе от станции.
5. Предусмотрите кран на подводке унитаза и тройник, если есть стиральная машина.
6. Все детали лучше приобретать в одном магазине — продавец поможет выбрать подходящие переходники, фитинги (кое-что можно даже смонтировать на месте).
7. Помните про обратный клапан, блок аварийной защиты, защитные автоматы для подключения к электросети (на фазовый провод).
8. Простое, но часто забываемое: лента для герметизации соединений нужна обязательно.

Наше руководство исчерпывающее для тех, кто знаком с ключами/гайками. Тем же, кто ни разу ничего своими руками не делал, насосную станцию с погружным насосом лучше не собирать — целесообразнее и экономичнее ее купить и заказать установку (исключение: наличие идеального насоса). Кроме того, не забываем, даже мастеру нет никакого резона самому собирать систему (разве что это хобби) при отсутствии важных деталей: если для насосной станции придется покупать абсолютно все, сборка своими руками не окупит потраченного на нее времени.

На что ещё обратить внимание

Помимо производительности и мощности, рекомендуем обратить внимание на такие параметры насосной станции:

Объём гидроаккумулятора

Это важно учитывать на случай отключения электроэнергии, чтобы запаса воды хватило для нужд домочадцев.
Глубина всасывания. Этот параметр определяет глубину колодца, откуда будет осуществляться забор воды.
Высота подъёма. Необходимо для определения количества потребителей.
Защита

Помогает предотвратить выход оборудования из строя в случаях перегрева или засасывания воздуха.

Необходимо для определения количества потребителей.
Защита. Помогает предотвратить выход оборудования из строя в случаях перегрева или засасывания воздуха.

Кроме этого, можно выбрать тип управления оборудованием: ручной, автоматическое или дистанционное. Эти нюансы определяют удобство эксплуатации.

Виды фильтров для установки перед станцией

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

Схема подключения фильтра к насосной станции

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для погружного насоса, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы, мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.

Основные требования к установке блока насосной станции

Сам насос в системе нужно устанавливать с соблюдением ряда важных правил. Насос должен монтироваться к прочному основанию. Лучше всего сделать бетонное основание, на котором монтируется основной блок  помощью болтов.

Подложка из прочной резины не только снижает вибрацию, но и снижает уровень шума при работе насосного агрегата. Альтернативой резине могут стать стальные амортизаторы. Такой вариант встречается, но намного реже из-за рисков дополнительной нагрузки на фитинги.

Лучшим вариантом специалисты считают резиновую подкладку шириной порядка 3 сантиметра. Также не забывайте об обязательном регулировании электрической части системы

Важно обеспечить защиту, заземление.

Для безопасной эксплуатации насосного оборудования применяют такие защитные элементы: стабилизаторы, фильтры, источников бесперебойного питания.

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

1. Максимальная производительность электронасоса должна равняться дебиту скважины.
2. Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Выбор места установки

Возможны два варианта.

Первый. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб. Требования к размещению насосной станции в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

Второй. В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец. Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра.

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

На рисунке представлена комплектация насоса.

Насосная станция

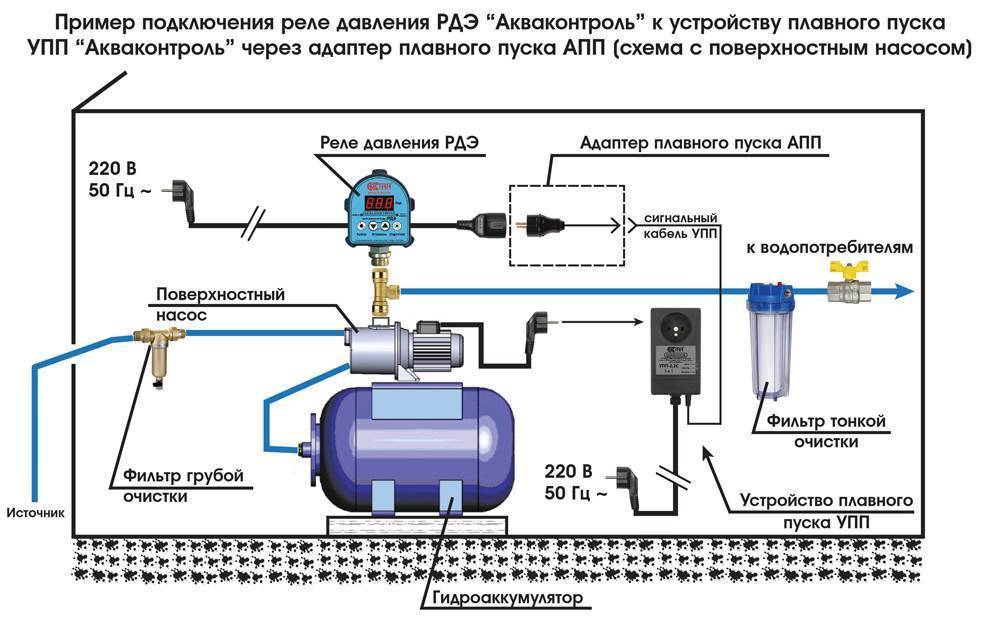

Для обычной работы поверхностного насоса в составе системы водоснабжения жилого дома его подключают к накопительному баку и системе автоматического управления включением. Это необходимо чтобы снизить количество пусков агрегата за единицу времени.

Дело в том, что при включении питания на обмотке двигателя появляются пиковые значения величины силы тока, каковые именуют пусковыми токами. Эти токи наносят разрушающее действие на устройство, исходя из этого, с позиций рабочего ресурса электродвигателя, значительно лучше, дабы он работал с мельчайшим числом циклов пуска-выключения.

Иначе, постоянная работа насоса не нужна и невыгодна экономически, поскольку он потребляет большое количество энергии и опустошает скважину. Разумеется, что в системе нужно создать некоторый запас давления и воды, каковые будут покрывать постоянные включения-выключения сантехнических устройств и кранов, и лишь при падении этого давления ниже определенных значений насос будет включаться и восстанавливать запас.

Соответственно, при достижении некоторого пикового значения давления в накопительном баке насос будет машинально выключаться.

Так мы подошли к устройству насосной станции, и ее главными частями являются:

1. Гидроаккумулятор либо ресивер. Представляет собой железный либо пластиковый бак, в которого расположена резиновая груша (мембрана). Около груши находится сжатый до 3.5 атм. воздушное пространство, и подаваемая в грушу вода находится под постоянным давлением;
2. Реле давления. Настроено на нижнее и верхнее значение срабатывания, причем при достижении нижнего предела клеммы замыкают цепь, а при достижении верхнего предела – размыкают. В следствии питание насоса включается при критическом понижении давления в баке, а при восстановлении большого значения выключается;
3. Манометр. Устройство для контроля настроек и измерения давления реле и автоматики;
4. Центробежный насос;
5. Всасывающий шланг с фильтром и обратным клапаном на конце;
6. Подающий (нагнетающий) шланг;
7. Пятивыводной штуцер. Нужен для коммутации всех перечисленных частей в одну систему.

Заключение по теме

К вопросу, что выбрать: одно- или двухтрубную водопроводную систему. Все будет зависеть от того, какой глубины скважина или колодец бурится или выкапывается на загородном участке. Надо отметить, что верхние водоносные слои не славятся чистой водой, что не скажешь о нижних пластах. Но, как показывает практика, многие загородные жители отталкиваются в сооружении локального водопровода от стоимости проводимых работ, от цены приобретаемого оборудования. Поэтому однотрубные системы встречаются гораздо чаще. Тем более, есть возможность для них не бурить скважину, а просто соорудить колодец.
