Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

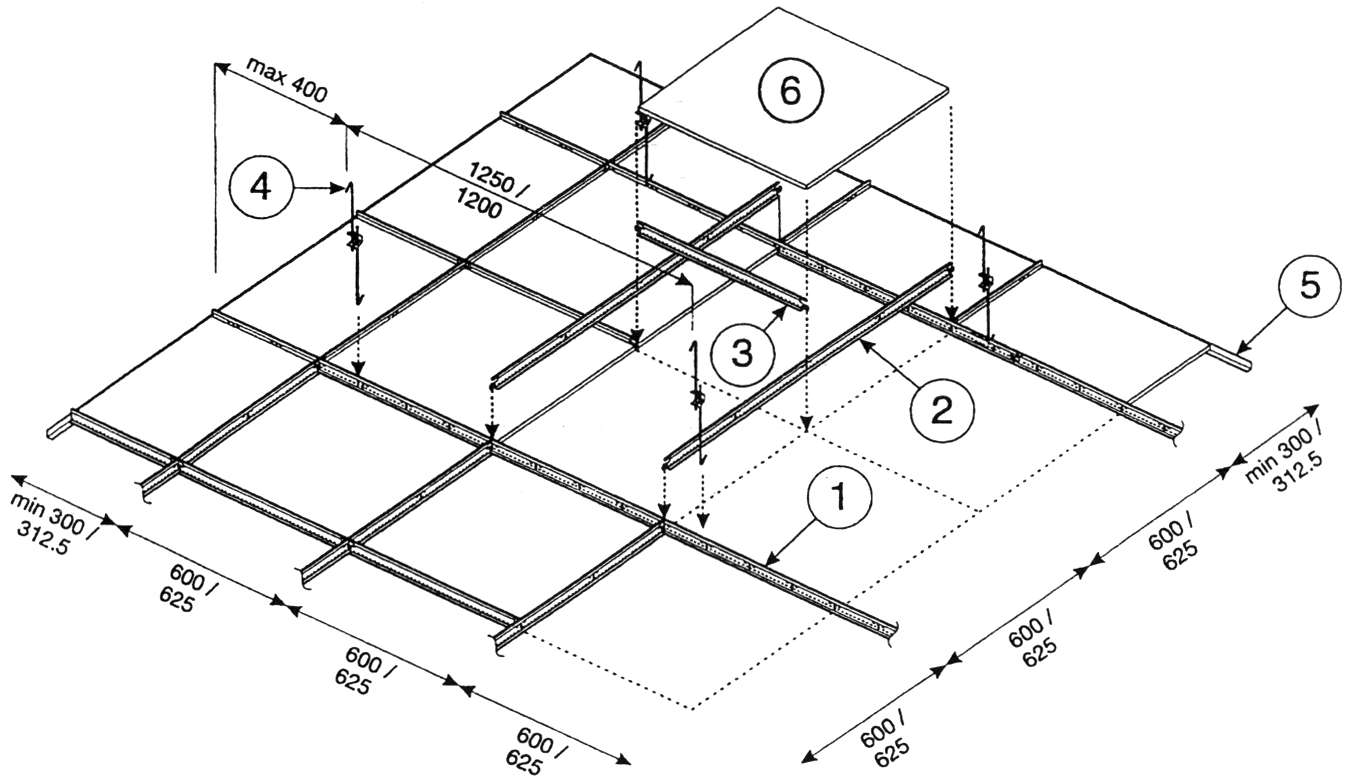

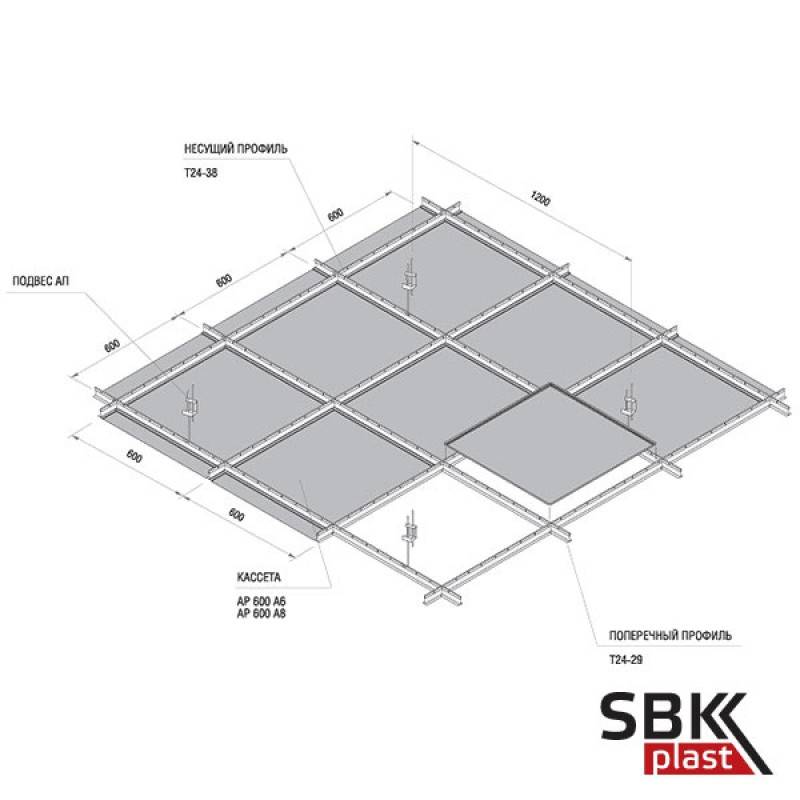

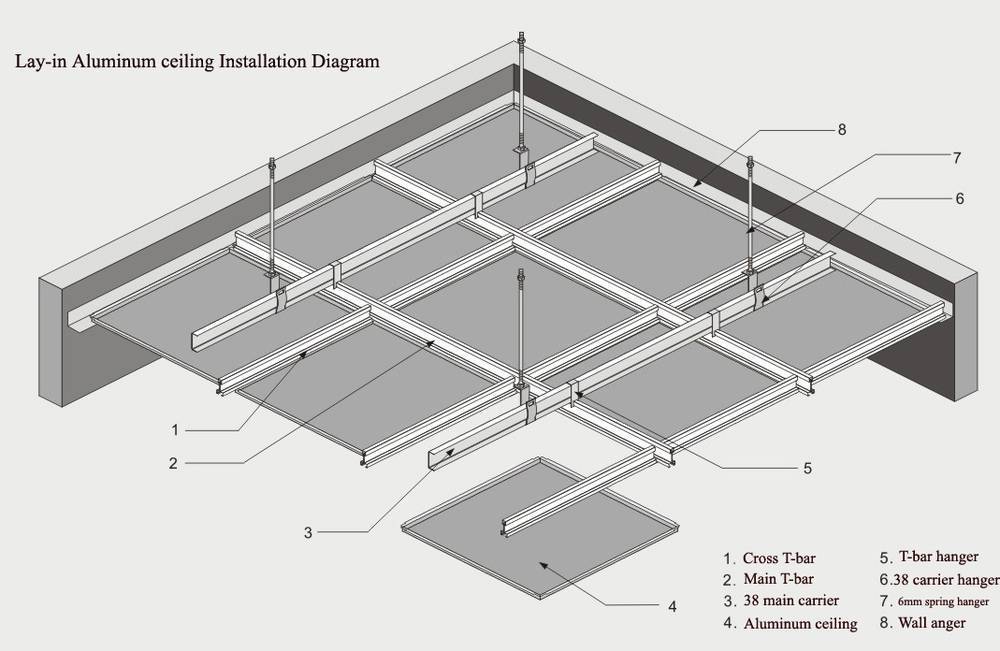

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

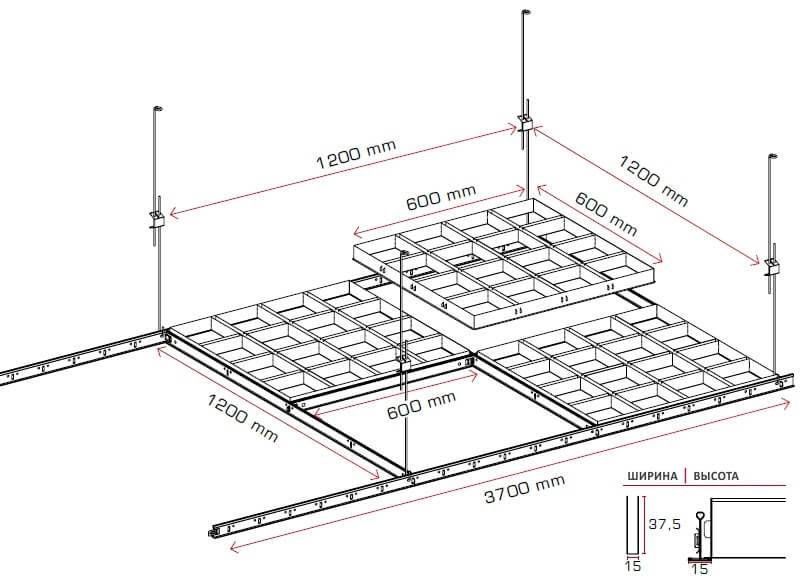

Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Подробная инструкция монтажа потолка

Монтаж потолка производится в следующем порядке:

• обмер помещения и разбивка основных взаимо перпендикулярных осей;
• вынос отметок чистого потолка на стены и колонны

  удобнее всего использовать лазерный уровень для этих целей

• разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств

  перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;

• крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м

  монтаж углового профиля с помощью перфоратора

  отметка углового профиля для обрезки внутреннего угла

  обрезка углового профиля для внутреннего угла

  второй угол не обрезается, укладывается поверх обрезанного

  обрезанные под углом 45 градусов угловые профили

  подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу

  отмечаем угловой профиль для обрезания

  обрезаем угловой профиль для внешнего угла под 45 градсов

  фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;

• крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
• установка основных Т-профилей 24х38 и выравнивание их в одной плоскости

  прорезь несущей направляющей должна совпадать с основной осью

  лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу

  один край направляющей кладется на угловой профиль

  другой край подвешивается и выравнивается по лазерному уровню;

• установка поперечного Т-профиля в просечки основного профиля
• установка продольного Т-профиля в просечки поперечного профиля;

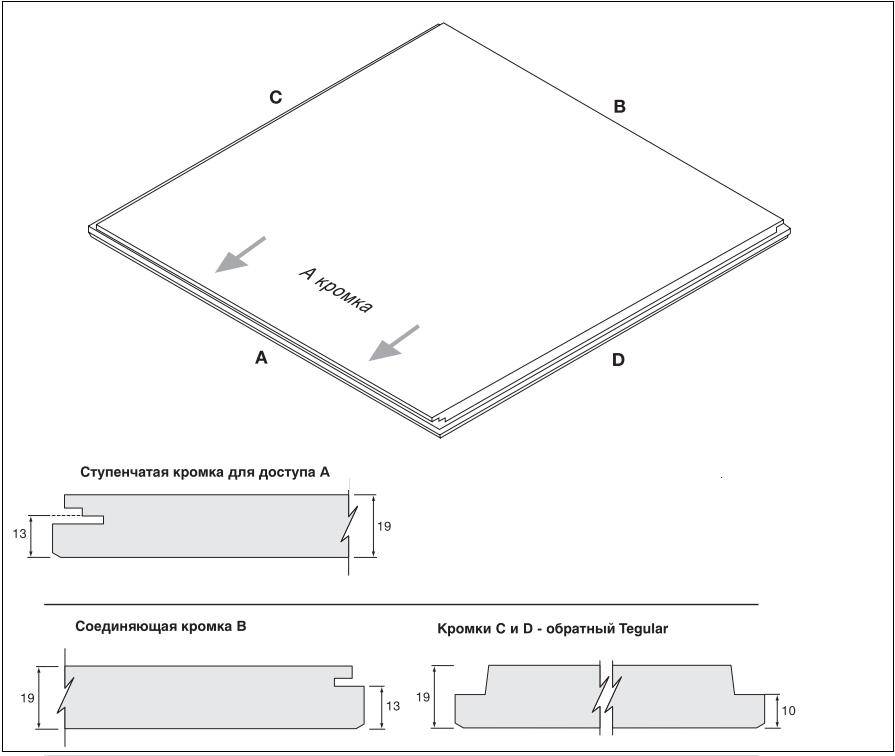

• укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
• при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
• установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа

  подготовка плиты для вырезания отверстия

  разметка отверстия на поверхности потолочной панели

  вырезание отверстия под встраиваемый светильник.

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам

Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы. Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают

И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения

Монтаж светильников и вентиляции

В жилых помещениях штатные светильники, выглядят странно, плюс великовата моих мощность и масса. Тогда применяют при монтаже точечные светильники. Лучше всего применять светодиодные светильники, которые потребляют  небольшое количество электричество и хорошо освещают помещение, где устанавливаются.

Прежде чем смонтировать плиты, нужно заранее выполнить электрическую разводку., далее укладывают в ячейки.

Особое внимание уделяется электрическим проводам, которые должны быть размещены в специальных диэлектрических трубках. Там, места где планируете устанавливать тяжелые светильники и сплит-системы, нужно укреплять дополнительными подвесами, монтируя их со смещением

Там, места где планируете устанавливать тяжелые светильники и сплит-системы, нужно укреплять дополнительными подвесами, монтируя их со смещением.

Также можно устанавливать и точечные светильники. Чтобы установить точечные светильники в потолочных плитах вырезают  отверстия под размеры светильников, устанавливают изх в вырезанные отверстия и прикрепляют. Устанавливают плиты со светильниками и производят их подключение.

Производят монтаж сплит системы или, в незаметном месте, Заводится решетка в ячейку и крепится к корпусу блока.

Установка кассетных потолков

Кассетные потолки делают в сухих, закрытых комнатах. Допустим монтаж подвесного потолка также в холодную погоду, но помещение должно быть отапливаемым. До начала установки материал выдерживают минимум сутки в той же самой комнате, чтобы он адаптировался к ее условиям. Монтаж навесного потолка можно осуществить и самостоятельно.

Чтобы качественно установить подвесные потолки – инструкция по монтажу должна соблюдаться в точности.

Она выглядит следующим образом:

1. Измерение помещения, составление плана. На данной схеме нужно указать расположение неполных плит, желательно, чтобы на противоположных концах комнаты они имели одинаковый размер.
2. Установка тепло- и звукоизоляции. Данный этап не является обязательным. Если производится укладка тепло- и звукоизоляционных материалов, увеличивают частоту подвесов.
3. Нанесение разметки. Расстояние от чернового перекрытия до подвесного потолка выбирают таким образом, чтобы за последним были скрыты все коммуникации. Также обязательно учитывают размеры встраиваемых светильников, которые прикрепляются к базовому основанию. Минимальное межпотолочное пространство составляет 12 сантиметров. После этого наносят горизонтальную линию по периметру всего помещения, она указывает место крепления будущей подвесной конструкции (прочитайте: “Как сделать подвесной потолок своими руками: этапы монтажа”). Для нанесения разметки пользуются водным или лазерным уровнем и малярным шнуром.
4. Монтаж каркаса. Для установки кассетного потолка крепят вдоль нарисованной горизонтальной линии особый пристеночный профиль L-образной формы. Для нарезания его до нужного размера задействуют ножовку по металлу или болгарку. После его закрепления он напоминает полку, обращенную вниз. Для крепления профиля к стене в нем просверливают отверстия. Рекомендуется пользоваться шуруповертом, хотя подойдет и обычная отвертка.
5. Разметка расположения и установка подвесов. На каждую рейку прикрепляют 2-4 подвеса. В целях экономии каркас можно подвесить на основной потолок с помощью проволоки.
6. Установка направляющих и промежуточных профилей. В направляющих элементах имеются прорези, а в промежуточных – небольшие выступы. Их вставляют в прорези направляющего профиля. В результате этой работы на потолке собирается решетка с ячейками размером 600х600 или 600х1200 миллиметров – это зависит от габарита плит.
7. Монтаж модулей. Далее монтируем подвесной потолок следующим образом. В ячейки вставляют выбранные плиты для подвесного потолка, начиная от середины помещения. Иногда используются пазогребенные изделия, соединяемые друг с другом. На обратной стороне элементов расположена стрелка, указывающая направление монтажа. Крайние плиты, которые невозможно установить вплотную к стене, обрезают при помощи острого обойного ножа.
8. Монтаж светильников. Растровые осветительные приборы монтируют вместо декоративных плит, а для точечных светильников в покрытии вырезают отверстия нужного размера.

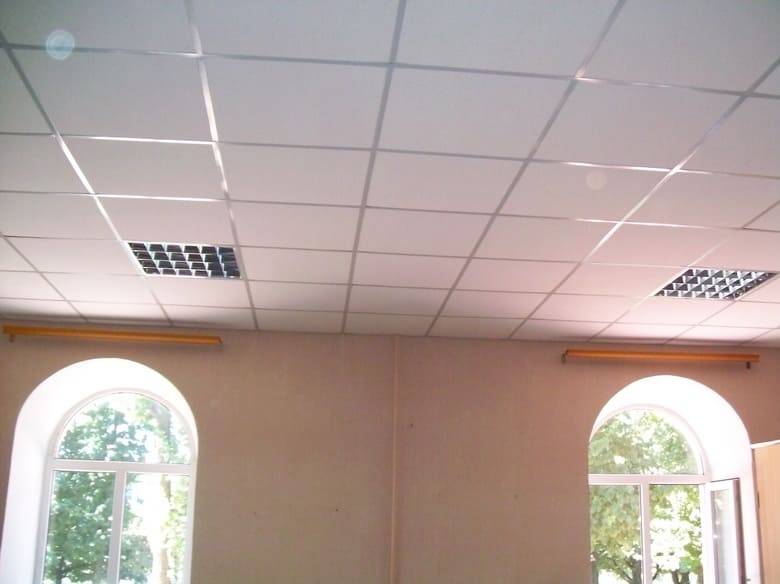

Что собой представляет потолок «Армстронг»

Легковесная, быстро собирающаяся система, которая состоит из большого количества идентичных деталей, – вот что представляет собой подвесной потолок «Армстронг». Эта потолочная конструкция имеет небольшой вес, но прочность и надежность ее подтверждена многолетними испытаниями. Она незаменима, когда необходимо быстро и качественно отделать помещение.

У подвесного потолка «Армстронг» много достоинств, вот, например, некоторые из них:

• он легко и быстро собирается;
• все его детали – взаимозаменяемые;
• он эстетически привлекательный;
• все коммуникации, которые проходят сверху модулей, – легкодоступные;
• комбинирование плит, имеющих различные цвета и текстуры, дает возможность воплощать многочисленные дизайнерские решения в оформлении интерьера.

Имеется возможность встраивания светильников при устройстве подвесных потолков типа «Армстронг». Причем осветительные приборы выполняются точно по размеру потолочного модуля и могут устанавливаться именно в том месте помещения, где будут необходимы в каждом конкретном случае.

Потолочная система «Армстронг» – красивая и стильная. Правда, она тоже не лишена недостатков.

Но в этом тоже есть плюс – элегантные модули укроют от постороннего взгляда неприглядные коммуникационные элементы, которые могут быть проложены над потолком. В этом заключено его большое преимущество.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

• Невысокая цена. Это самый дешевый способ устроить подвесные потолки.

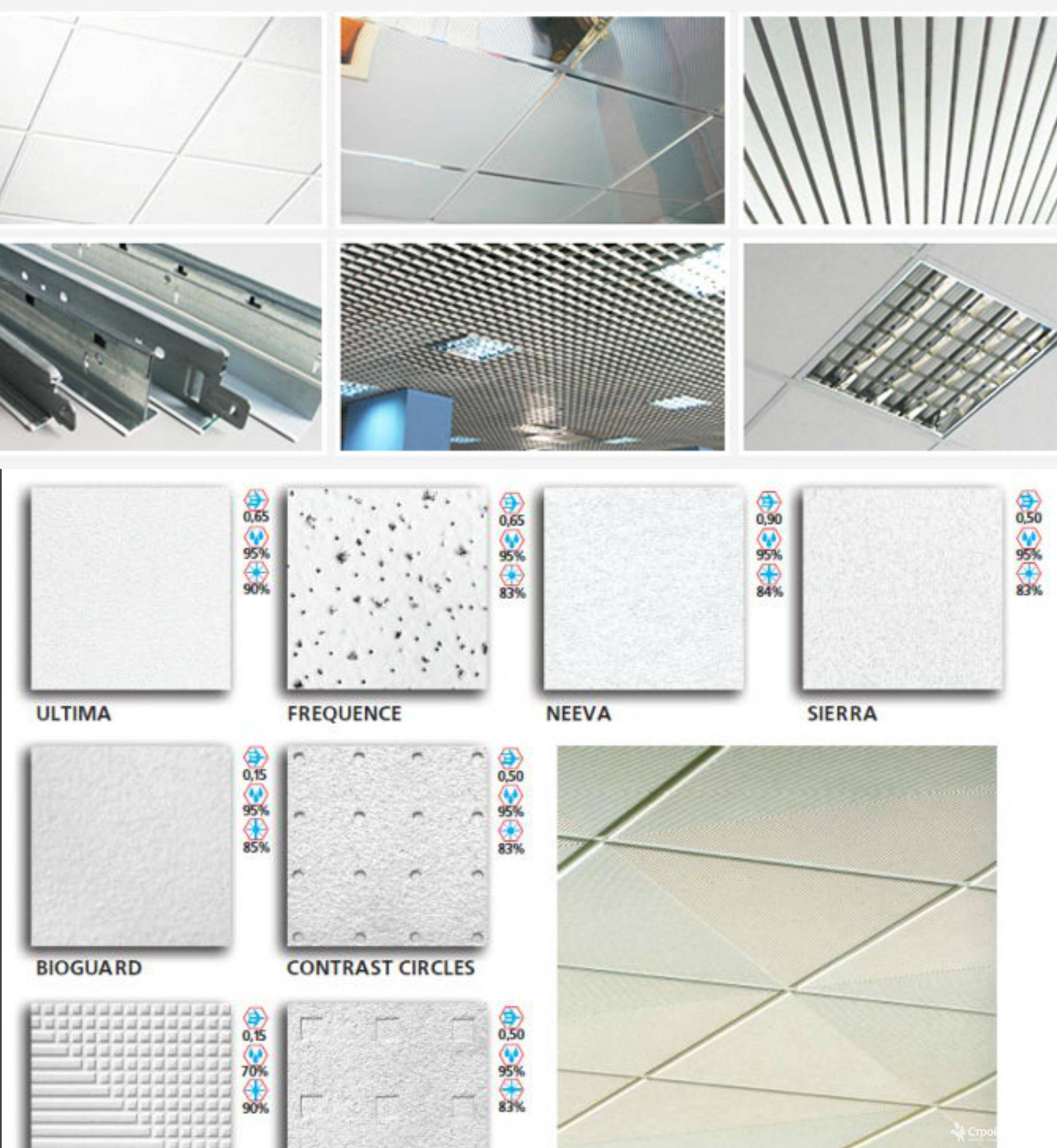

• Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
• Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.

Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

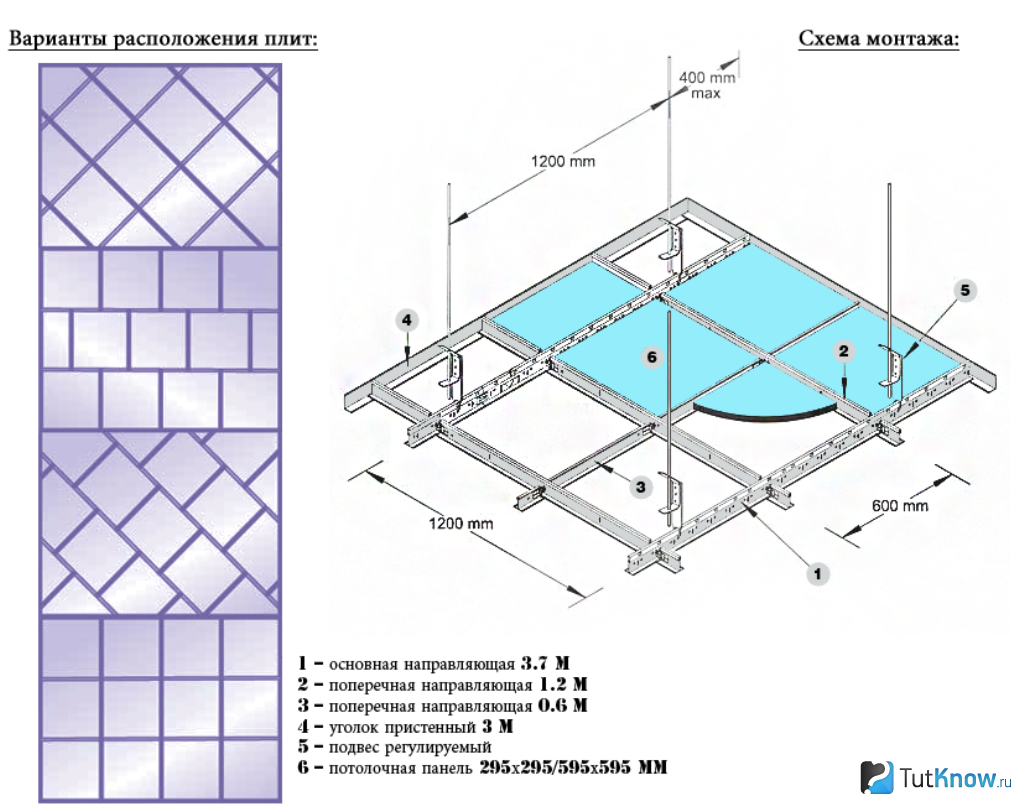

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Что это

Недаром говорят, что всё новое, это хорошо забытое старое. В полной мере это выражение относится и к потолкам «Armstrong». Старшее поколение россиян хорошо помнит потолки административных, общественных, медицинских и производственных зданий Советского Союза в 70-80-х годах прошлого столетия: ракушечник белого, кремового или бледно-розового цвета, уложенный в ячейки каркаса. Использовали и дешевые пластиковые квадраты (ПВХ). Были такие потолки и в Европе. Но также в больших зданиях общего назначения. Никому в голову не приходило смонтировать сложную, тяжелую конструкцию в частном доме или квартире.

Идея применить ячеисто-плиточную систему в жилом фонде впервые пришла в голову технологам американской компании «Армстронг» (поэтому некоторые производители рекламируют свою продукцию как «американское дизайнерское новшество»).

Заслуга компании не только в идее. Были разработаны уникальные профили для монтажа ячеек и подвесы, тщательно продуман размер потолочной плитки «Армстронг» и форма ее кромок. Это позволило сократить сборку каркаса и укладку панелей до нескольких часов. И это при работе в одиночку.

Доступные цены, хороший дизайн, простой монтаж сделали этот вид отделки потолков популярным среди всех слоев населения.

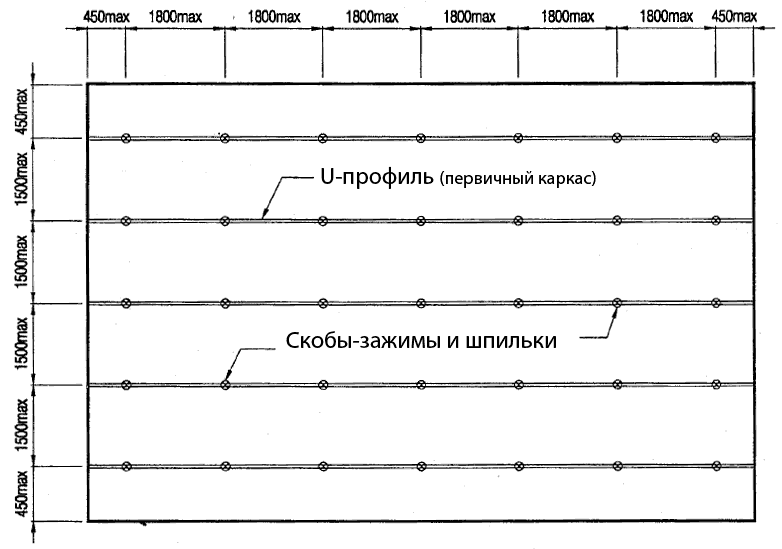

Первый этап. Разметка потолка и установка первичного каркаса из U-профиля

1. Делаем разметку:
а) на потолке делаем разметку для подвесов. В качестве подвесов используется резьбовая шпилька М6. По длинной  стороне стены подвесы крепятся с шагом не более 1800 мм, по другой стороне с шагом не более 1500 мм. Расстояние от стены до первого подвеса должно быть не более 450 мм

Внимание, разметку следует проводить с особой тщательностью, подвесы должны располагаться строго на одной линии!

 

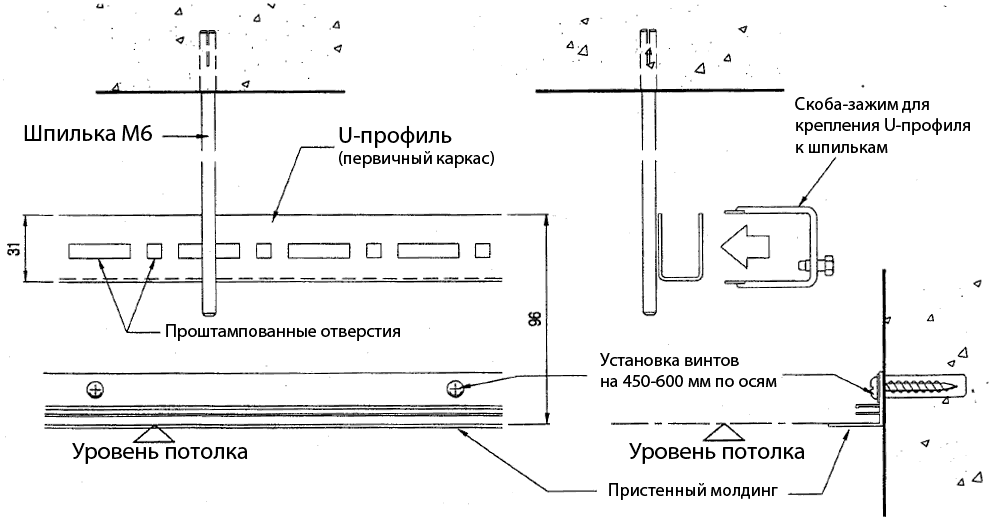

б) по периметру стены на необходимой высоте отмечаем уровень нашего потолка. Далее крепим пристенный угловой молдинг BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938 в зависимости от проекта (на чертеже BPM 215013).

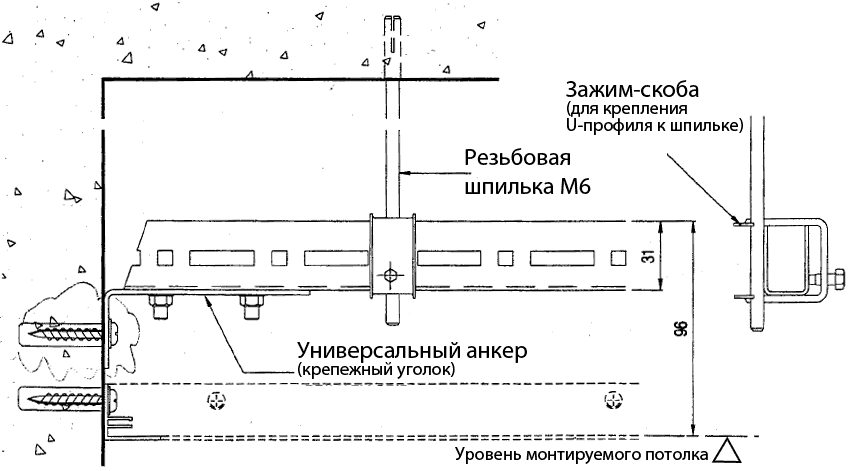

2. Закрепите U-профиль на резьбовых шпильках М6 при помощи скобы-зажима BPM 300121. Далее с  помощью лазерного уровня следует выровнять их на необходимой высоте в одной плоскости. Также следует помнить, что проштампованные  отверстия в U-профилях должны находятся на одной линии.


Совет: чтобы быстро получить правильный уровень U-профиля, возьмите за начальную отметку пристенный угловой молдинг. Верхний край U-профиля находится ровно на 96 мм выше уровня нашего потолка.

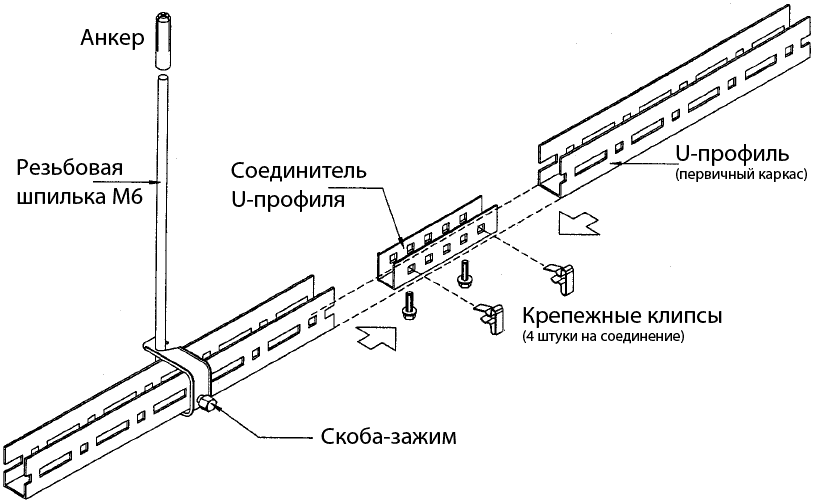

а) U-профили сращиваются между собой при помощи 2-х штук крепежных клипс BPM 300120 и 2-х болтов.

б) все торцы U-профилей крепятся к периметру стены с помощью Универсального анкера BPM 300140 для предотвращения бокового движения и выпадения плит потолка.
