Установка посудомоечной машины в готовую кухню: 6 шагов монтажа+видеоинструкция

Выбор места и покупка компонентов

Одной из самых насущных проблем, для установки кухонной техники, являются малогабаритные кухни. Посудомоечная машина не является исключением, скорей всего наоборот – она требует немного больше усилий, поскольку ей необходимо подключение и воды, и электричества.

Зачастую, при заказе цельной кухни, большинство проектов выделяют место и под посудомоечную машину. Если такого места нет, то вы сможете сами организовать его, выбрав модель, подходящую для установки на стол, или имеющую универсальный дизайн.

В таком случае нужно учесть, как подвести систему слива, набор воды и электричество, поэтому заранее просчитайте размеры и все варианты.

Монтаж машинки

Подключение к электросети

Все мы знаем элементарные требования безопасности при работе с электроприборами, и они всецело подпадают под монтаж посудомоечной машины, с некоторыми нюансами.

Прежде всего, необходимо учитывать тот факт, что подключать устройство следует только лишь в евророзетку, ведь она обладает хорошим заземлением. Стандартные розетки без заземления категорически не подходят для установки.

Евророзетка с заземлением

Если невозможно обеспечить заземление, можно сделать зануление, подключив провод заземления к нейтрали. Являетесь владельцем «советских» розеток? Тогда обратитесь для их замены к профессионалам.

Они смогут вывести новую, заземленную розетку на необходимый уровень (25-35 см над полом), а также сделать дополнительную с отводом через автомат-размыкатель. На схеме вы можете своими глазами увидеть рекомендованное положение электропроводки и подключение машинки.

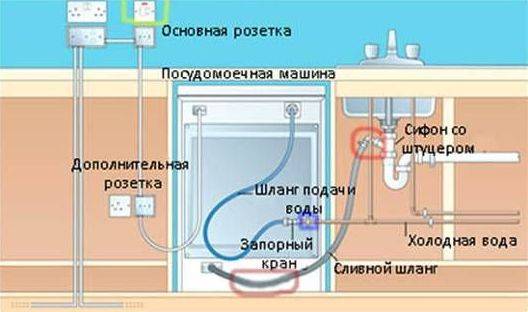

Схема подключения посудомоечной машины

Подбор инструментов

Несмотря на некоторую сложность установки посудомойки, нам понадобится всего два инструмента: отвертка и пассатижи. Также нужно взять моток любой изоленты, с помощью которой можно будет обмотать резьбу перед затяжкой.

В качестве расходника стоит купить гидроизоляционную ленту, которая обеспечит непромокаемые соединения, цена её небольшая.

А вот на водную систему нужно будет потратиться, и я рекомендую купить такие компоненты:

1. Латунный или бронзовый тройник, с резьбой на ¾ дюйма. Крайне не советую покупать силуминовый, поскольку он слабо противостоит кристаллитной коррозии. Из-за этого он может попросту распасться, образовав серьезную протечку.

Тройник с внешней резьбой

1. Сифон для стока с двумя или одним штуцером. Двойной штуцер необходим для тех, у кого нет стиральной автоматической машинки. К нему можно подключать одновременно два слива, как стиральной, так и посудомоечной машины. Если вы не планируете устанавливать «стиралку» на кухне, или уже имеете отдельный для неё слив, купите сифон с одним штуцером.

Сифон с двумя штуцерами

1. Запорный кран шарового типа. Подойдет из любого материала, кроме силумина.

Запорный кран

1. Фильтр грубой очистки воды. Он не обязателен, но если вы хотите, чтобы посудомойка прослужила длительное время, то рекомендую вам установить и его. Плохо очищенная вода может вызвать серьезную поломку. В зарубежных странах существует такая же проблема, поэтому фильтр является одним из важных элементов.

Фильтры грубой очистки воды

1. Дополнительная металлопластиковая хенка. Если машинка будет установлена далеко от раковины, а стандартная хенка не достанет, то тогда приобретаем новую необходимой длины.

Металлопластиковая хенка в мотке

На этом список компонентов заканчивается, и мы переходим к самому процессу установки своими руками.

Принцип работы посудомоечной машины

Название бытовой техники говорит само за себя – она предназначена для мытья посуды. Однако, перед тем как эксплуатировать посудомоечную машину, ее следует подключить к канализационному сливу, трубопроводу и сети. Далее требуется загрузить грязную посуду в специальные лотки, выставить необходимые функции на панели управления и запустить процесс.

На данный момент практически все машины работают в автоматическом режиме, поэтому нет необходимости вмешиваться в процесс мытья и сушки. Использование ПММ для вас не будет сложным, так как все функции понятны и доступны.

Цикл мытья начинается с подачи воды в камеру. В зависимости от установленной программы, будет происходить следующее действие. Если вы установили предварительное замачивание, то посуда будет опрыскиваться моющим средством в малых дозах на протяжении определенного времени. В процессе мытья посуда будет ополаскиваться.

После мойки посуда переходит в цикл сушки. Чаще процесс происходит конденсационным путем. В последней фазе мытья температура воды значительно увеличивается, чтобы произвести эффект конденсата. На этом стандартный принцип работы посудомоечной машины заканчивается.

Особенности самостоятельного размещения

Рассмотрим два возможных варианта установки техники в интерьере. Это монтаж в новый гарнитур, схема которого учитывает заказ специальной ниши для посудомойки. А также, размещение в старой кухне, учитывая наличие готовых шкафов.

Установка в новой кухне

Обычно встроенные модели ПММ делают более узкими. Гораздо проще при заказе кухни заранее предусмотреть место для прибора, иначе потом без переделки мебели будет сложно вписать машину в гарнитур.

Вы уже определились с выбором посудомоечной машины (Бош, Вирпул, Канди)? Если вы хотите вписать прибор в кухню Икеа, тогда измеряйте габариты модели в магазине, внесите результаты в эскиз и передайте мебельщикам. Не стоит забывать о месте для вентиляции. Стенки ПММ не должны соприкасаться с мебелью. С боковых сторон и сзади оставляют минимальный зазор 5 см.

В расчеты вносится толщина фасада. Это панель гарнитура, которая поможет спрятать технику от посторонних глаз. Учитывается метод ее крепления к посудомойке. Это могут быть болты или саморезы.

Размещение в готовой кухне

Если позволяет пространство, раздвиньте кухонные шкафчики на расстояние 45-60 см

Важно выбрать место вблизи от раковины. Также учитывайте дальность расположения розеток

Встройка отдельностоящей машины под столешницу должна проходить с таким расчетом:

1. Верхняя панель ПММ располагается вплотную к столешнице. Но это не должно мешать открытию дверцы.
2. Нужная высота устанавливается при регулировании ножек. Если же ножки статичные, а вам нужно приподнять технику, тогда приспособьте деревянный короб под основание.

Если позволяет глубина ниши, продвиньте посудомойку вглубь так, чтобы навесить дверку гарнитура.

Подготовьте шкаф для монтажа:

• снимите фасадную часть;
• уберите все ящики и полочки;
• открутите заднюю стенку, она больше не понадобится.

Нет свободных шкафов для размещения техники? Тогда остается вариант с мойкой. Это может быть угловое расположение, главное — чтобы посудомоечная машина поместилась в отверстие.

Выбирайте компактную машину. Она отлично поместится под мойкой.

Процесс установки техники

Подключение к водопроводу

Подключаться будем к трубе холодной воды под мойкой. Перекрываем подачу воды на кухню. Ставим тазик под трубу и откручиваем от неё шланг смесителя. Сливаем остаток воды. Вот теперь нам понадобится тройник с шаровым краном. Даже если у вас машина оборудована системой Аквастоп, кран необходим.

При возможном ремонте или обслуживании машины не придётся перекрывать весь стояк. Напоминание – кран на 3/4 дюйма. Если другой кран уже был установлен ранее – используем переходник. Уплотняем резьбу водопроводной трубы ФУМ лентой и накручиваем на неё тройник. А уже на него накручиваем шланг смесителя. Открываем подачу воды и проверяем герметичность соединений. Если нужно подтягиваем.

Соединение с канализационной системой

Возможны два способа. И оба довольно просты и эффективны. Сначала вариант с тройником. По сути, это канализационный переходник с дополнительным отводом. Низ ставится в основную трубу. Наверх сток из раковины, а в боковой отвод сливной шланг посудомоечной машины

При покупке такого тройника обращайте внимание на наличие резинового переходника под шланг машины

Другой способ – использование сифона для раковины оборудованного патрубком для подключения сливного шланга. Купит подобный сифон можно в любом сантехническом магазине. Он устанавливается взамен стандартного под раковину и к его патрубку с помощью хомута крепится сливной шланг. Вот и всё подключение.

Подключение машины к электричеству

Рекомендуется использование отдельной розетки с заземлением на 16 ампер (не меньше). А ещё лучше, если розетка подведена к отдельному автомату. Не забывайте, что посудомоечная машина – это электроприбор высокой мощности, работающий с водой.

Заземление обязательно. Если сеть им не оборудована – надо обеспечить. Ни в коем случае, нельзя выводить землю на водопроводные трубы (шут с ней с машиной – убьёте или себя, или соседей).

Установка посудомоечной машины в кухонный гарнитур

После вышеописанных действий по подключению коммуникаций, машину необходимо выровнять по уровню в месте её встраивания в кухонный гарнитур – выбрать подходящий можно здесь. Для этого используются винтовые ножки внизу корпуса. Оптимальным по высоте будет выравнивание машины к внутренней высоте столешницы.

Если была приобретена посудомоечная машина с проекцией информации на пол, внимательно прочитайте в инструкции правила установки по отношению к нижнему мебельному цоколю.

Крепление мебельного фасада к двери встраиваемой посудомоечной машине

Вопреки утверждениям мебельщиков и работников сервисных центров, процесс монтирования мебельного фасада к посудомоечной машине не особо сложен. И легко может быть осуществлён самостоятельно. Единственное что нужно делать точно следовать инструкции. Именно точность выходит на первый план.

Изготовители встраиваемых посудомоечных машин уже обо всём позаботились. В сопроводительной документации к машине помимо самой инструкции по монтажу фасада обязательно должен присутствовать (помните мы про комплектацию рассуждали вначале) красочный и информативный шаблон.

На нём полностью указана вся разметка для крепления фасада. Все крепёжные элементы также в полном объёме присутствуют в комплектации машины. Перед навешиванием фасада часто рекомендуют проклеить внутреннюю его сторону парозащитным материалом. Вначале к фасаду с внешней стороны прикручивается ручка.

Потом к тыльной поверхности фасада прикладывается шаблон. Исходя из размера фасада и двери машины, размечаем шилом расположение отверстий для зацепов. Устанавливаем зацепы согласно разметке и описания в инструкции к машине. Теперь прикладываем фасад к двери посудомоечной машины, вставив зацепы в её пазы, и смещаем для фиксации (чем-то напоминает установку навесной книжной полки на “ушках”).

Вот теперь открываем дверь и вместо коротких винтов вкручиваем длинные (в комплекте), которые окончательно закрепляют на двери мебельный фасад. Если просветы вокруг двери немного неровные – регулируем с помощью ножек машины.

Ну, теперь точно всё.

Вот так просто развеиваются мифы о трудностях самостоятельной установки встраиваемых посудомоечных машин. Зачем нужен платный мастер, если мастера можно видеть в зеркале.

Установка посудомоечной машины в секцию кухни

Прежде чем встроить посудомоечную машину, нужно еще раз замерить проем. Убедитесь, что корпус машины свободно входит в подготовленную вами секцию. Все посудомоечные машины встраиваемые — 45 см и 60 см — должны иметь небольшой зазор между стенками. Он ещё нужен и для нормальной вентиляции воздуха после работы машины.

Уберите заднюю стенку в нише. Там должно быть свободное пространство для размещения шлангов и проводов. Проверьте наличие защитной пластины под столешницей. Если её там нет, то установите её.

После этого вставьте корпус машины в нишу и отрегулируйте выдвижные ножки так, чтобы короб посудомоечной машины стоял горизонтально поверхности земли. Для этого используйте строительный уровень. Это обязательно, чтобы раньше времени не вышла из строя посудомоечная машина (60). Встраиваемая техника тогда легко встанет на своё место.

Заранее определите места закрепления саморезов для фиксации корпуса машины. Если нужно, просверлите отверстия небольшого диаметра. Они пригодятся для простоты входа самореза в корпус мебели. Или используйте шуруповёрт.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Присоединение ПММ к проводке на кухне

Подключая кухонную технику к сети, помните, что необходимо обеспечить помещение розеткой с заземлением (евроразъемом). Посудомойка будет работать, если ее подключить к обычной розетке, но в таком случае на нее не распространяется гарантия.

Основные требования электроподключения:

1. Новая розетка с заземлением.
2. Расстояние от пола 25–35 см. Эта точка доступа рассчитана разработчиками.
3. Автомат (16А).
4. Стабилизатор — защитит бытовую технику от последствий перепадов напряжения. Некоторые бренды (например, «Бош»), чаще всего модели с электронным управлением выходят из строя от скачков напряжения.

Пошаговая инструкция по установке ПММ: отдельно стоящие

Решив вопрос, как разместить ПММ, и подготовив необходимые инструменты и расходники, можно приступать к монтажу устройства. При установке посудомоечной машины — Электролюкс, Индезит, Бош или любой другой — необходимо, прежде всего, определиться с местом её размещения. Решая, куда поставить технику, нужно учитывать следующие моменты:

• расстояние от устанавливаемого аппарата до точки слива в канализацию не должно превышать полутора метров, в противном случае техника гораздо быстрее выйдет из строя;
• желательно, чтобы недалеко от места установки располагалась розетка, если этого нет, то можно воспользоваться удлинителем, а лучше подвести электросеть;
• для настольной модели достаточно зафиксировать сливной шланг в мойке — отработанная вода уйдёт самотёком.

После подбора места установки, а также подготовки необходимых инструментов и материалов, порядок действий следующий:

1. Отсоединяем шланг смесителя от металлопластиковой водопроводной трубы (для подачи используется только холодная вода).
2. Монтируем тройник и подсоединяем к нему шланги смесителя и ПММ. При подсоединении на резьбу наматываем ФУМ-ленту.
3. Подсоединяем сливной шланг ПММ к сифону под кухонной мойкой. При этом в месте подсоединения должен быть образован перегиб углом кверху, чтобы грязная вода, уходящая из мойки, не попадала в машину. Подобный угловой перегиб обеспечивается специальным переходником.
4. Далее подключается электричество. Нужно, чтобы электрическая розетка была заземлена, а проводка выдерживала силу тока в 16 А.
5. Используя уровень, выравниваем устанавливаемый аппарат и проверяем, как он функционирует — насколько быстро поступает и уходит вода. Помимо прочего, необходимо проверить стыки и шланги на наличие протечек.

Предварительные приготовления

• Выбрать тумбу под посудомоечную машину.
• Почитать информацию о требованиях установки встраиваемой посудомоечной машины в шкаф.
• Побеспокоиться о приобретении монтажных приборов, требуемых для монтажа агрегата в готовый шкафчик или переделанного б/у шкафа.

Но время расставило все по своим местам, и этот необходимый бытовой прибор сегодня может себе позволить семья со средним достатком.

Последние просовываете в сделанные отверстия в боковых стенках. Теперь с помощью регулируемых опор необходимо выставить машинку в горизонтальной плоскости.

Встроить «посудомойку» можно в уже готовый гарнитур. Причем сделать это можно самостоятельно.

Подготовительную деятельность надо начинать с подбора шкафа под посудомоечную машину.

Во-первых, необходимо найти место, куда машинка будет устанавливаться. Это может быть один из напольных кухонных шкафов.

Подсоединить шланг подачи холодной воды к приготовленному заранее патрубку.

Есть интересные решения адаптации посудомоек в кухонном гарнитуре:

• встроить посудомоечную машину в обычный кухонный стол под мойку (способ вполне реальный, если параметры мойки и диаметр посудомойки совпадают);
• вмонтировать аппарат в навесной шкафчик (нужно специальное навесное крепление, могут быть видны коммуникационные провода и шланги).
• вмонтировать посудомойку в уже имеющуюся кухонную мебель.

Последний вариант наиболее выгодный. Подходящий по размерам мебельный элемент вполне реально приспособить под аппарат для мытья посуды.

Поэтому размеры кухонного шкафа надо соотнести с размерами посудомоечной машины, но при этом учесть один очень важный нюанс.

Присоединить шланг сброса с системой канализации.

Подготовительную деятельность надо начинать с подбора шкафа под посудомоечную машину.

Размер шкафчика под посудомоечную машину должен соответствовать параметрам встраиваемого агрегата. Механизм может с легкостью помещаться в шкаф под посудомоечную машину 45 см или в шкаф под посудомоечную машину 60 см, но обязательно требуется, чтоб оставался некий зазор, то есть диаметр шкафчика должен быть чуть шире самого агрегата.

Как и любой технический процесс, тем более, связанный с установкой бытового прибора, делится на несколько основных этапов.

Присоединить электропитание (это может быть обычная розетка, но лучше сделать проводку отдельную прямо к распределительному щитку).

Важно получить качественный результат, тогда и отдача от такой манипуляции будет выше

Отдельностоящая посудомоечная машина под столешницу. Условия установки посудомойки

Прежде чем приобрести и установить посудомоечную машинку, необходимо найти для нее подходящее место.

Проще всего с отдельностоящими агрегатами – для них хватит и кусочка свободной площади на полу или столе. Но что делать, когда вы запланировали купить встраиваемую модель, которую можно спрятать за декоративной панелью?

Главное преимущество встраиваемого кухонного оборудования – его «невидимость».

Мощные, многофункциональные агрегаты скрываются за мебельными фасадами, не перегружая интерьер своей техничностью

Необходимо вооружиться строительной рулеткой и проверить, какие шкафы подойдут для установки ПММ. Узнать размеры посудомоек несложно – информация размещена на официальных сайтах магазинов, реализующих бытовую технику.

Обратите внимание

При изготовлении машин производители ориентируются на рост человека, размеры мебели, соответственно и адаптируют свои модели под единые стандарты.

Например, большая часть посудомоек известных брендов имеет ширину 60 см (точнее, 598 мм) или 45 см (448 мм). 45-сантиметровые модели называют узкими, и возможностей для встраивания в готовой кухне у них больше.

Функционально и по количеству программ узкие посудомойки не уступают широким машинам, поэтому иногда имеет смысл проанализировать предложения этого вида техники

У узких моделей, как правило, высота от 815 мм до 875 мм , что равняется стандартной высоте кухонных столов и тумб.

Если гарнитур выполнен на заказ, уровень столешниц может быть занижен по техническим причинам, например, мешает труба и пр. Поэтому при измерении нужна точность – всего один лишний сантиметр может стать решающим.

Глубина машин – 550 мм . При установке остается несколько сантиметров для комфортного подключения шлангов и проводов так, чтобы они не пережимались.

Существует категория компактных машин, которые отличаются от полноразмерных по высоте. Для удобства использования их обычно встраивают в верхние модули.

Средние размеры компактной машины: 550х500х438 (ШхГхВ). В отличие от отдельностоящей модели, для встраиваемой обязателен мебельный модуль, подходящий по габаритам

Если вы нашли подходящий по размерам шкаф, то не забудьте учесть расположение коммуникаций:

• трубы с холодной водой;
• канализационной трубы;
• свободной электролинии с розеткой.

Дополнительный электрокабель при необходимости можно проложить, а перенести трубы в уже готовой кухне вряд ли можно, поэтому место установки машинки обычно выбирается рядом с мойкой – именно здесь сосредоточены основные узлы подачи воды и отвода стоков .

Если хотя бы одно из условий не выполнить, к примеру, нет подходящего модуля или не подобраться к коммуникациям, то придется отложить покупку встраиваемой посудомойки или задуматься о переустройстве кухни.
