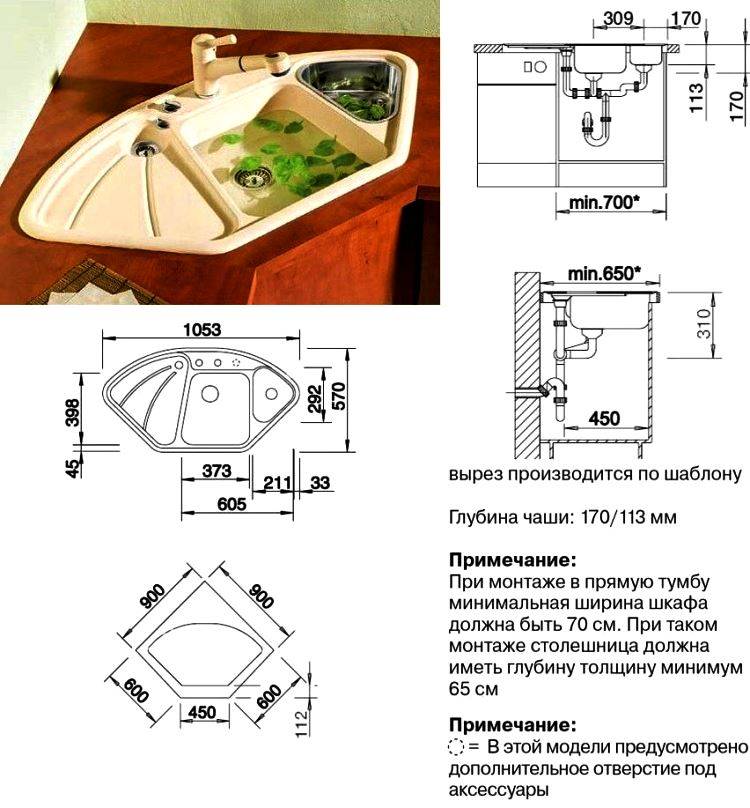

Размеры угловых моек и тумб под них

Угловая мойка для маленькой кухни

Размеры комнаты не всегда позволяют установить раковину такого масштаба. Владельцам малогабаритных кухонь придется сделать выбор: или все, но минимальное, или отказаться от установки стола или холодильника.

Чтобы не чувствовать себя ущербно, нужно установить красивую, но небольшую мойку оригинальной формы из качественного материала.

В такой кухне можно разместить небольшую прямоугольную мойку. Но чаще хорошим решением будет угловая. Размеры угловых моек для кухни зависят от их формы.

Можно взять раковину с территорией для сушки. Иногда удается разместить даже угловую мойку с двумя или тремя секциями. Одна из них, побольше, расположена в центре, а две другие – по обе стороны от нее. Таким образом можно использовать угол, который обычно не используется. Покупая, учитывают, что размеры угловых моек для кухни не больше ширины шкафа. Если чаш две, то ширина не меньше 60 см. При этом столешница шириной от 80 см.

Уделяют внимание размеру смесителя. Он должен сочетаться с раковиной

Как самостоятельно изготовить

При наличии определенных навыков, можно самостоятельно собрать угловой сегмент. Ламинированная плита оптимальный вариант для кухни своими руками, из которого проще всего сделать ее.

Последовательность действий следующая:

определяетесь с видом секции. Для этого учтите размер помещения, и то, что будет располагаться внутри сегмента;
ознакомьтесь с основными типами моек для угловых тумб. Под мойку 50 подходят оба типа. Выберете оптимальный вариант и скачайте чертеж раковины;
продумайте и зарисуйте чертеж тумбы с детальными размерами;
с чертежом обратитесь в фирму, которая занимается раскроем ламинированной плиты по размерам. Там же подскажут где приобрести комплектующие детали и торцевую ленту;
когда все заготовки в наличии, можно собирать угловой сегмент. Для начала монтируют боковины, их прикрепляют ко дну тумбы. Далее устанавливают и закрепляют соединительные планки. Затем прикручивают ножки. Размечают и вырезают выемки для креплений дверей. Устанавливают их, навешивают дверцы. В зависимости от вида мойки, накладная или врезная, подготавливают столешницу для того, чтобы монтировать раковину. Для того чтобы сделать отверстие в столешнице используют электролобзик. Предварительно делают разметку на столешнице по форме мойки. Врезную мойку устанавливают только на герметик

Важно соблюдение последовательности сборки.

Итак, напольный угловой сегмент под мойку важный элемент кухонного мебельного комплекта. Он несет значимую функциональную нагрузку. Существует два основных вида тумб. В зависимости от ряда вышеизложенных фактов, останавливают выбор на одном из них. Значимым элементом является форма и размеры мойки, внутреннего наполнения. При выборе материала основную роль играет дизайн интерьера.

Какие бывают угловые мойки?

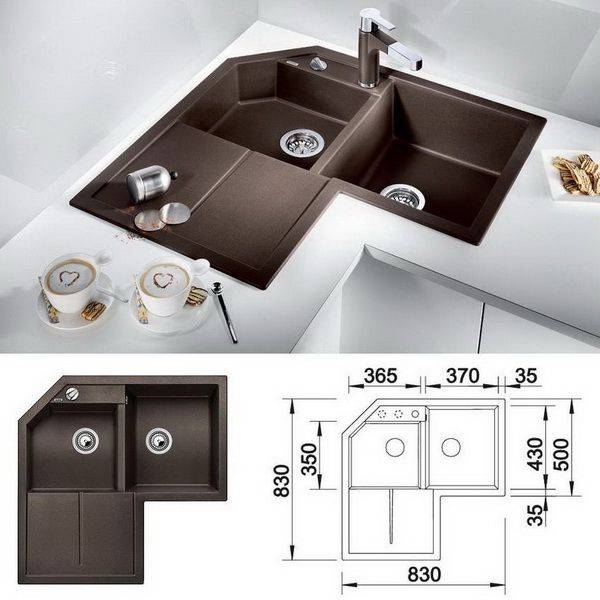

Угловые мойки предназначены для установки в углу кухни, что позволяет максимально эффективно использовать пространство. В зависимости от материала и дизайна мойки, существует несколько основных типов угловых моек:

1. Двойные угловые мойки: имеют две чаши, что позволяет использовать одну для мытья посуды, а другую для слива воды или подготовки продуктов.

2. Одинарные угловые мойки: имеют одну чашу, но иногда с дополнительной маленькой чашкой на краю для подготовки продуктов или слива воды.

3. Угловые мойки с дополнительной чашей: имеют одну большую чашу и маленькую дополнительную чашу, которая может использоваться для подготовки продуктов или слива воды.

4. Угловые мойки без чаш: они предназначены для установки на столешницу и имеют только сливную отверстие, что делает их идеальными для использования в небольших кухнях.

5. Угловые мойки из разных материалов: могут быть из нержавеющей стали, керамики, искусственного камня или акрила, что позволяет выбрать оптимальный вариант для определенного дизайна интерьера.

На что обратить внимание при выборе тумбочки под мойку

Основные качества, которыми должен обладать кухонный гарнитур – долговечность, практичность и удобство использования. На них прежде всего влияет характер материала, из которого изготовлены модули и организация внутреннего пространства шкафчиков. Относительно угловой тумбочки на кухню эти моменты также имеют особое значение.

Материалы

Для изготовления кухонной мебели могут использоваться различные материалы, причем для каждой части модуля применяют сразу несколько. Чаще всего для изготовления стенок и фасадов используются:

• Массив дерева. Довольно прочный и износостойкий материал, но отличается высокой стоимостью. Чаще всего используют только для изготовления фасадов, а для остальных частей более дешевый аналог.
• ДСП или ЛДСП отличается невысокой стоимостью и средней устойчивостью к механическим повреждениям, влажности и высоким температурам. Ламинированный ДСП используют, в основном, для кухонных фасадов, а обычный – для внутренней части или задних стенок.
• МДФ является распространенным материалом для изготовления фасадов. По стоимости дешевле дерева, но дороже ЛДСП. Отличается прочностью, устойчивостью к влаге и механическим повреждениям. Хорошо поддается покраске и оклейке, что позволяет использовать его для гарнитуров практически в любом стиле.
• ДВП – аналог фанеры и имеет такую же невысокую стоимость. Довольно непрактичный материал, который используют только для изготовления задних стенок модулей и внутренней обшивки выдвижных ящиков.
• Мультиплекс встречается довольно редко, хотя имеет ряд преимуществ. Это натуральный материал, который имеет высокую прочность и износостойкость. Практически не уступает по качеству дереву и при этом имеет более низкую стоимость.

В современных гарнитурах также могут использоваться металл, пластик и закаленное стекло. Их применяют для изготовления фасадов. Именно сочетание нескольких материалов позволяет создавать интересные и оригинальные варианты кухонной мебели. Такой гарнитур может быть выполнен на заказ или же его можно приобрести в крупном гипермаркете, например, «Хофф» или «Икеа».Сочетание разных материалов позволяет создавать оригинальные варианты кухонной мебели

Организация внутреннего пространства

Чтобы максимально эффективно использовать пространство внутренней части углового модуля, стоит уделить особое внимание системам хранения и общей организации внутреннего пространства. Все должно располагаться так, чтобы необходимое было под рукой

Оборудовать тумбу можно следующими системами для хранения:

• выдвижные ящики или полки;
• поворотные корзины или карусели;
• полки и держатели.

При монтаже систем хранения стоит учитывать, что места внутри тумбы должно хватить на размещение коммуникаций. Угловая тумба под мойку для кухни может служить местом для хранения крупногабаритной посуды, бытовой химии. Очень часто эту часть мебели используют для размещения мусорного ведра. В угловом шкафу также может найтись место для размещения кухонной бытовой техники, но только при условии ее нечастого использования. Каждый раз доставать ее и прятать будет не очень удобно.

На что обратить внимание при выборе мойки

Если вы определились с количеством шкафов и общим дизайном будущей кухни, самое время подобрать раковину. Не торопитесь с покупкой, рассмотрите все возможные варианты. Чем удобнее окажется ваша раковина, тем приятнее будет процесс приготовления пищи и даже мытья посуды. Накладной вариант должен полностью соответствовать по размерам габаритам тумбы. Если «промахнуться» с размером, мойку не удастся закрепить прочно, она будет ездить по поверхности тумбы, а в большинстве случаев, просто не поместится в конструкцию кухонного гарнитура. Накладная мойка меньших, чем тумба размеров просто провалится в нее.

Врезной вариант должен быть меньше ее глубины и ширины минимум на 100 мм, поскольку такая раковина должна устойчиво располагаться на столешнице, а слишком большой проем в ней просто не допустим – она может не выдержать помещаемого на лопнуть. Небольшой отступ (около 50 мм) от стены и края тумбы со стороны ее дверц поможет значительно снизить вероятность попадания брызг от воды на вашу одежду, пол и стены.

Трапециевидная угловая тумба под мойку

Давайте разберемся, как сконструировать угловую трапециевидную кухонную тумбу, имеющую распашной фасад.

Трапециевидная угловая тумба под мойку

Такие изделия имеют несколько разновидностей, которые отличаются как конструкцией самих корпусов, так и форматами столешниц. Например, цельная столешница, выполненная из искусственного камня. Но мы разберем варианты столешниц из постформинга:

Цельная столешница – в этом случае могут возникнуть проблемы с поиском столешницы необходимого цвета.

Столешница со стыком – состоит из двух элементов, при сборке важно сделать правильное соединение

Столешница с малым подиумом – в этом случае угловая часть (косынка) столешницы приподнимается над основной поверхностью гарнитура на расстояние толщины «косынки».

Столешница с большим подиумом – угловая часть такой столешницы приподнята над основной поверхностью на необходимую высоту.

Чаще всего нижние кухонные тумбы, в том числе и угловые, проектируют так, что стойки (боковины) устанавливаются на дно модуля. При использовании данной технологии в трапециевидной конструкции, фасад не будет прикрывать дно тумбы – оно будет находиться в зоне видимости (рис.1).

Мы будем рассматривать конструкцию угловой тумбы, в которой боковины крепятся к дну сбоку. Результат такого крепления представлен на (рис.2).

Ниже представлена деталировка трапециевидной угловой тумбы с цельной столешницей или со столешницей со стыком.

Габариты изделия (со столешницей) – 900мм*900мм. Размер свеса столешницы к стенам – 55 мм. Это значит, чтобы получить размеры тумбы, надо от габаритного размера отнять размер свеса столешницы (900 — 55 мм). В результате получится 845*845 мм. Так как мы не будем ставить боковины на дно, а присоединим их сбоку, то от 845 мм нужно отнять толщину боковин (16 мм). В итоге получаем размеры дна тумбы – 829*829 мм. Ширина боковой стенки будет 505 мм, а ее высота – 720 мм.

Далее надо отнять от 829 мм ширину боковой стенки (505 мм), так мы получим величину углового скоса (равнобедренный треугольник, катеты которого равняются 324 мм). Используя теорему Пифагора, найдем гипотенузу этого треугольника. Она будет равна 458,2 мм. Фактически у нас уже есть размеры фасада. Если отнять 1,2 мм на зазор, то получается 457 мм – ширина фасада, ну а его высота остается 716 мм.

При своих внушительных размерах трапециевидная тумба требует повышенной жесткости конструкции. На картинке ниже изображена схема изделия в собранном виде. Это позволит понять, как достигается необходимая жесткость данного модуля.

При сборке боковых стенок (720*505 мм), надо дополнительно установить стойки 704*200 мм и соединить их при помощи корпусной планки 658*100 мм с угловыми спилами под углом 45°.

Другие две корпусные стойки – 704*142 мм, крепим к задней части тумбы, установив их на дно изделия. И также соединяем их при помощи планки 460*100 мм с угловыми спилами.

Чтобы получить подиум надо приподнять заднюю косынку, увеличив длину задних корпусных стоек на 100 мм.

Подводя промежуточный итог, можно составить список необходимых деталей:

1. Дно 829*829 мм – 1 шт.
2. Боковые стенки 720*505 мм – 2 шт.
3. Стойка 704*200 мм – 2 шт.
4. Планка 2У 658*100 мм – 1 шт.
5. Стойка 704*142 мм – 2 шт.
6. Планка 2У 460*100 мм – 2 шт.
7. Фасад 716*457 мм – 1 шт.
8. Петли мебельные 45° — 2 шт.
9. Опора регулируемая – 5 шт.
10. Конфирматы (евровинты) – 18 шт.
11. Уголки металлические – 6 шт.

Это все детали и фурнитура, которые требуются для изготовления трапециевидной тумбы. Остается вырезать столешницу. На изображении ниже обозначены размеры всех деталей и угловых спилов, необходимых для получения столешницы со сторонами примыкания к стенам 900*900 мм.

Для изготовления изображенной на картинке столешницы потребуется 2 детали. Размер первой – 1273*600 мм, с сохранением завала, размер второй – 921*460 мм, без завала. Заготовки надо стянуть между собой при помощи специальной стяжки.

Принцип работы стяжки для столешниц

Стык следует предварительно обработать силиконом (он обладает водоотталкивающими свойствами).

Собственно, это все, что я хотел рассказать об изготовлении угловых и прямых кухонных тумб под мойку. Надеюсь, данная информация поможет вам сделать своими руками качественную мебель.

Критерии выбора мойки для кухни

Накладная конструкция

Приобретая мойку, нужно определиться со следующими параметрами:

• габаритами раковины, включая крыло для посуды;
• глубиной, шириной и длиной чаши;
• длиной и шириной шкафа;
• размером отверстия под раковину.

Также принимают во внимание характеристики материалов, функциональность, качество звукоизоляции

Ширина и длина

Под размером мойки понимают ее ширину и длину от одного до другого края или диаметр, если раковина круглая. Размер чаши всегда меньше габаритов раковины. В зависимости от формы, в технических характеристиках также будут прописаны ширина и длина или диаметр. Если чаш несколько, то указывают размер основной из них.

При выборе учитывают, что врезная мойка не должна вплотную прилегать к краям тумбы – отступают не менее 3-5 см. На свободный участок у стены можно ставить моющие средства. Если установить раковину слишком близко к переднему краю, то брызги будут попадать на одежду. Мойка 40 см для кухни легко впишется в мебель стандартного размера.

В гарнитур с угловой тумбой можно установить раковину необычной формы – угловую или шестистороннюю. Они отличаются большими размерами.

Глубина

Стандартная глубина мойки составляет 16-19 см. Но если на кухне часто пользуются большими кастрюлями, противнями, заготавливают на зиму овощи и фрукты, то в эксплуатации удобнее более глубокая мойка: 20-25 см. В ней сподручнее мыть высокую посуду и овощи, фрукты в больших количествах.

Над глубокой мойкой следует установить высокий кран. Вода все равно не будет разбрызгиваться. Это сделает мытье посуды еще более удобным.

Мелкая мойка имеет недостаток: появляется много брызг. А глубокой чашей неудобно пользоваться людям невысокого роста. Если конструкция небольшая по ширине и длине, то она традиционно более глубокая.

Размер шкафа

Выбор размера мойки зависит от габаритов тумбы, на которую она будет устанавливаться. Поэтому перед походом в магазин нужно измерить:

• глубину тумбы, т.е. расстояние от внешнего края до задней стенки;
• ширину с учетом сушилки для вымытой посуды.

Среднее расстояние между боковыми стенками шкафа или ширина шкафа под установку моек разных форм:

• угловая или трапециевидная – 900 мм;
• с несколькими чашами – 800-1300 мм;
• круглая – 600 мм;
• овальная – 450 мм.

Производители называют этот параметр минимальной шириной или минимальной базой.

Дополнительные советы

При выборе обращают внимание и на другие критерии:

Выбор размера раковины определяется, в первую очередь, целями ее использования

Даже на большой кухне можно установить компактную раковину, если семья состоит из 1-3 человек.
Если есть посудомоечная машина, то вместительная мойка не нужна.
Если раковина выполнена из нержавейки, небходимо обратить внимание на толщину металла. Чем толще металл, тем прочнее раковина, тем менее она шумная и тем надежнее будет установлен смеситель

Толщина металла варьируется в пределах от 0,4 до 1,4 мм. Оптимальная – 1,2 мм.
Снизу изделия из нержавейки должна быть установлена звукоизоляция, так как металл шумит под воздействием струи воды из крана. Наклеить шумоизоляцию можно самостоятельно.
Если смеситель будет монтироваться на саму мойку, нужно выбирать чашу с отверстием. Если он будет устанавливаться на рабочий стол, то необходимо оставить для него место.

Недорогие мойки из нержавейки наиболее устойчивы к механическим повреждениям, просты в уходе, но менее эстетичны. Они не скалываются, однако могут потерять блеск, если чистить их агрессивными химическими средствами.

Раковины из искусственного камня выглядят дорого, но легко царапаются и быстро теряют презентабельный вид при неправильном уходе. Их нельзя чистить абразивными средствами и инструментами. Некачественный материал может треснуть. Также раковины из композита трескаются от резкого перепада температур.

Как выбирается глубина мойки для кухни?

Глубина мойки зависит, в первую очередь, от величины тумбы-подставки под неё. Вообще, чем глубже, тем лучше, потому что в глубокую мойку можно поместить даже довольно большую кастрюлю, и её борта не будут возвышаться над мойкой, выплёскивая воду.

С другой стороны, так как высота напольной тумбы около 85 см, то для неё оптимальной будет мойка глубиной 20 см, потому что мелкие чаши 16-17 см непрактичны, в них не поставишь много посуды, и нечистая вода часто разбрызгивается по стенам и одежде человека, хозяйничающего на кухне.

Оптимальная глубина для основной чаши стандартной мойки 15 – 20 см

Мойка может быть выполнена со ступенькой, на которой стоит проволочная корзинка для промывания, например, фруктов. Это делается для того, чтобы не класть фрукты на грязное жирное дно мойки. Кроме того, длинные противни или сковорода вок требуют глубоких моек.

Глубокие раковины имеют тот органический недостаток, что при мытье посуды в них уже придётся ощутимо склоняться над мойкой. В общем, такая поза не полезна для позвоночника, и от длительного пользования глубокой раковиной может болеть спина. Поэтому нужно каким-то образом приподнимать весь нижний ярус кухонной мебели на 15-20 сантиметров, что, конечно, непросто. Хотя с другой стороны, размер мойки связан с ростом человека, моющего посуду.

Разновидности

На строительном рынке можно найти несколько разновидностей тумб для мойки. Все существующие модели различаются между собой по размерам, форме. Для их изготовления используются разные материалы.

Самыми популярными считаются изделия эконом класса

При выборе таких моделей нужно обращать внимание на показатели прочности и долговечности, материал изготовления, устойчивость к воздействию влаги. Лучше отдавать предпочтение мебели от известных производителей

Существует несколько вариантов тумб для кухонной раковины:

Существует несколько вариантов тумб для кухонной раковины:

1. Модели квадратной или прямоугольной формы. Главным недостатком прямых тумб считается то, что их невозможно установить в угловой части помещения. Мебель подбирается по габаритам раковины. Самыми популярными размерами считаются 50х50; 50х60; 60х60, а также 60х80 см. Мебель оснащается выдвижными ящичками и дополнительными полочками, которые используются для хранения посуды и средств бытовой химии. Здесь можно устроить отсек для овощей и фруктов.
2. Угловая тумба под мойку для кухни прислоняется к стене и столешнице в угловой части помещения. Боковые стенки размещаются под прямым углом относительно друг друга. Такие модели позволяют сэкономить полезное пространство в небольших кухнях. Форма подставки может быть самой разнообразной: треугольной, прямоугольной или Г-образной.
3. Тумбы трапециевидной формы считаются самыми вместительными. Такая мебель имеет несколько дверей. Внутреннее пространство гарнитура разделено на несколько отсеков, которые используются для хранения крупных предметов и мелких вещей. Трапециевидные модели подставок для раковины отличаются большими размерами.
4. Многогранная кухонная мебель изготавливается по индивидуальному заказу. Такие тумбы имеют различную форму, но самыми востребованными среди пользователей являются асимметричные модели, которые способны украсить любой интерьер.

Габариты модуля раковины зависят от размеров другой мебели и площади кухни. Стандартная ширина изделия 50, 60 или 80 см, глубина – 60 см. При подборе раковины накладного типа и подстолья необходимо следить за тем, чтобы эти элементы хорошо совмещались друг с другом – мойка должна входить в тумбу.

Прямые

Популярностью у потребителей пользуются угловые и прямые модели тумбочек. Основными достоинствами прямых конструкций считаются:

1. Большой ассортимент мебели, разной по размерам. Такие изделия имеют несколько дверок и выдвижных ящиков.
2. В прямых тумбах могут использоваться различные дополнительные механизмы и декоративные элементы, которые повышают комфорт и улучшают внешний вид изделия. К таким деталям относятся колёсики, рейлинги, выдвижные ящики.
3. Удобство в использовании и практичность. Здесь можно хранить много различных предметов.
4. Тумба является надёжной и долговечной.
5. Минимальная стоимость.

Самыми дешёвыми считаются изделия из сосны. Такой материал необходимо пропитать антисептиками и другими составами, которые повышают устойчивость изделия к воздействию влаги.

Угловые

Угловой кухонный стол под мойку идеальной подойдёт для размещения в небольших помещениях. Этот элемент мебели помогает рационально распределить свободное пространство. Изделия изготавливают из пластика, ДСП, древесного массива. Такая конструкция отличается от предыдущего варианта по следующим признакам:

1. Трапециевидная или L-образная форма. Последние тумбы чаще всего используются под металлическую мойку с защитным покрытием из нержавейки. Тумбы с трапециевидными габаритами применяются для раковин специфической формы.
2. Они хорошо вписываются в дизайн маленькой кухни. Такие изделия прекрасно смотрятся на фоне разных кухонных гарнитуров, они эргономичнее прямых вариантов.
3. Угловые тумбы считаются более практичными в применении.
4. Такие модели имеют различные технические характеристики (прочность и долговечность). Это зависит от вида используемого материала.
5. Стоимость указанных элементов гораздо выше, чем у прямых моделей из других материалов.

Материал и параметры тумбы для кухни

Начать стоит с выбора материала. Между собой соревнуются ДСП и МДФ, помимо этих, самых популярных материалов, существует вариант из натурального дерева. Он считается самым дорогим и качественным. ДСП – самый дешёвый среди своих конкурентов. При правильном нанесении покрытия тумбочка из ДСП станет влагоустойчивая. Устойчивость к механическим повреждениям тоже прибавляет материалу рейтинг.

МДФ – по сравнению с ДСП этот материал считается более качественным. Усовершенствованная технология  позволяет избегать порчи от влаги.

Дерево (читайте Как лучше оформить кухню под дерево) – добротный материал, который считается элитным. Качественный но и дорогой.

Все три этих материала являются хорошими составляющими для тумбочки.

Параметры вашей тумбы для мойки необходимо измерить с точностью. После того как замеры сделаны, пора определяться с габаритами. Самые стандартные размеры 50х60 см. Размеры шкафчика и мойки должны совпадать, поэтому нельзя забывать о раковине.

Популярными считаются:

• 50х50 – квадратная;
• 60х80 – прямоугольная;
• 50х60 – прямоугольная;
• 50х60 – круглая.

Особенности выбора кухонного углового шкафа для мойки

Чтобы читателю было проще справиться с этой задачей, в данной статье будет предложена краткая инструкция, в которой детально описано, как грамотно подобрать форму и размеры кухонного углового шкафа под мойку, исходя из архитектурных и геометрических особенностей конкретного помещения.

Прямоугольный шкаф с двумя дверцами.

Разновидности напольных угловых шкафов

Рассматривая различные варианты шкафов и тумб для кухонной мойки, которые устанавливаются в угол помещения, следует иметь в виду, что все они бывают двух видов, которые отличаются между собой по конструктивному исполнению, типу устанавливаемой раковины, удобству использования, и своему внешнему виду.

1. Прямоугольный кухонный шкаф под раковину представляет собой напольную тумбу, при помощи которой две стенки мебельного гарнитура соединяются между собой под прямым углом, при этом внешняя поверхность столешницы повторяет форму угла помещения, и также образует угол 90 градусов. Подобные мебельные гарнитуры проще в изготовлении, однако, они менее удобны в эксплуатации, к тому же такой шкаф является менее функциональным, и недостаточно вместительным.

Прямоугольная тумба с одной дверцей и карусельными полками.

1. Трапециевидный напольный шкаф для кухонной раковины является более функциональным, и представляет собой большую квадратную тумбу со скошенным углом. В этом случае смежные стенки гарнитура также стыкуются между собой под углом 90°, однако внешняя поверхность столешницы образует два тупых угла. Такое решение позволяет увеличить полезный объем внутреннего пространства, к тому же делает использование мойки более удобным, однако цена такого шкафа обойдется несколько дороже, чем стоимость простой прямоугольной тумбы.

На фото показана более удобная и функциональная тумба трапециевидной формы.

Основные преимущества угловой мебели

В любом помещении жилой квартиры, углы представляют собой наименее полезное пространство жилой площади, которое лучше всего подходит для установки громоздких предметов мебели или крупной бытовой техники.

Таким образом, установка углового мебельного гарнитура на кухне имеет ряд неоспоримых преимуществ, и является наиболее удачным решением для небольших малогабаритных квартир.

1. Расположение модулей корпусной мебели вдоль двух смежных стен позволяет наиболее оптимально использовать свободную площадь и позволяет без труда разместить все предметы мебели даже в небольшом помещении.
2. Угол кухни является наиболее подходящим местом для установки раковины, фильтров для воды, посудомоечной или стиральной машины, и других сантехнических приборов, поскольку чаще всего, именно в этом месте расположены точки ввода в квартиру инженерных коммуникаций (канализация, холодное и горячее водоснабжение).
3. Располагаясь практически по центру мебельного гарнитура, угловая раковина находится в наиболее удобной точке досягаемости, что способствует оптимизации процесса приготовления пищи.
4. Достаточно большой внутренний объем трапециевидной тумбы под раковиной может использоваться для установки бытовых фильтров для воды, посудомоечной или стиральной машины, а также для хранения мусорного ведра и средств бытовой химии.

Рациональное использование углового пространства.

На что обратить внимание при изготовлении углового шкафа под раковину

В том случае, если подходящий вариант кухонного гарнитура не удалось выбрать в магазине, его изготовление можно заказать в любой мебельной мастерской, при этом чтобы грамотно подобрать размер углового шкафа под мойку, необходимо руководствоваться несложными правилами и рекомендациями.

1. Стандартными размерами для изготовления трапециевидной тумбы, принято считать длину боковых стенок, примыкающих к стене, равную 900 мм.
2. Высота от пола до верхней плоскости рабочей поверхности обычно составляет 700-720 мм, при этом высота нижнего цоколя обычно находится в пределах 100-120 мм.
3. В качестве столешницы лучше всего использовать готовый лист ламинированной ДСП подходящей расцветки, которая может иметь толщину от 32 до 65 мм, длину 3000 мм, и ширину 600 мм.
4. Внутри тумбы, в процессе изготовления нужно сразу установить все необходимые полки, выдвижные ящики, и подготовить место для установки бытовой техники.
5. Также в процессе изготовления нужно предусмотреть все необходимые отверстия в столешнице для установки смесителя и раковины, а также вырезы в боковых стенках для подведения инженерных коммуникаций.

Рекомендуемые размеры для изготовления угловой тумбы.

Разновидности

Угловая мойка для кухни встречается двух типов: Г образные с острым углом, эти секции называют еще приставными, и тумба для кухни со скошенным углом. Они отличаются по внутренним габаритным размерам, устройству, количеству и способу, каким отрываются дверцы, удобством в пользовании.

Угловая тумба на кухню под мойку, основные габаритные размеры.

Тип углового сегмента для мойки	Угловые тумбы под мойку для кухни размеры
Г образная тумбочка с острым углом, приставная	угол 870*870 мм; глубина боковой полки 440 мм; высота 815 мм.
Кухонные тумбы со скошенным углом. Равносторонние размеры (по примыканию к стене) — от 85 см до 90 см. Высота всех видов сегментов варьируется от 85 см до 90 см. Для удобства уборки сегменты комплектуют ножками (до 10 см), которые можно прикрыть мебельной планкой. Она крепится на специальные клипсы.	угол 850*850 мм; глубина боковой полки 600 мм.

В кухнях, изготовленных по индивидуальным заказам, могут быть немного другие габаритные размеры.

Примеры кухонных гарнитуров с размерами ↑

Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.

Готовые проекты прямых кухонь ↑

Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.

Стандартный кухонный гарнитур с размерами:

Чертеж прямой кухни с нестандартными шкафами:

Варианты чертежей угловых гарнитуров ↑

Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.

Стандартная угловая кухня с размерами:

Стандартная угловая кухня с размерами

Проектирование кухни с трапециевидным угловым элементом:

Проектирование кухни

Чертежи угловой кухни нестандартного размера:

Деталировка основных кухонных шкафов: чертежи и размеры

• Расчет деталировки производится с учетом толщины ДСП.
• Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
• Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
• Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
• Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
• Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.

Шкаф под встраиваемую духовку ↑

Чертеж тумбы: 600х500

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х568	1
Полка	500х568	1
Нижний цоколь	100х600	1

Тумба под мойку ↑

Ширина тумбы варьируется в зависимости от длины мойки.

Чертеж кухонного шкафа под мойку 800 мм

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х768	1
Верхний цоколь (поддерживающая царга, планка)	80х768	2
Нижний цоколь	100х800	1

Шкафчик с выдвижными ящиками ↑

Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.

Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х368	1
Боковые планки выдвижного ящика	140х500	16
Нижний цоколь	100х400	1

Нижняя тумба с распашными фасадами ↑

Размер можно варьировать по ширине в пределах 300…1000 мм.

Чертеж кухонного шкафа с двумя дверками, ширина 600

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х568	1
Полка	500х568	1-2
Нижний цоколь	100х600	1

Угловой шкафчик: два варианта ↑

Эскиз Г-образной угловой секции 900х900

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно, крыша (тумба под мойку изготавливается без крыши)	884х884с зарезкой под угол 90⁰	2
Полка (в тумбе под угловую мойку полка отсутствует)	884х884с зарезкой под угол 90⁰	1
Нижний цоколь	100х420	2
Вертикальный цоколь	100х806	2

Чертеж нижней угловой тумбы в форме трапеции 900х900

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно, крыша (тумба под мойку изготавливается без крыши)	884х884с зарезкой под угол 45⁰	2
Полка (в тумбе под угловую мойку полка отсутствует)	884х884с зарезкой под угол 45⁰	1
Нижний цоколь	100х600(обрезать «по месту»)	1
Вертикальный цоколь	150х806	1

Шкаф под телескопическую вытяжку ↑

Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.

Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша	300х568(вырез под гофру)	1
Полка	300х568(вырез под гофру)	1

Навесной шкафчик с распашными фасадами ↑

Чертеж верхнего ящика с распашными фасадами 800х720

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша, дно	300х768	2
Полка (отсутствует в шкафу с сушкой под посуду)	300х768	1-2

Навесной угловой шкафчик: два варианта ↑

Чертеж углового Г-образного шкафа 600х600

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша, дно	584х584с зарезкой под угол 90⁰	2
Полка	584х584с зарезкой под угол 90⁰	1-2
Стягивающий вертикальный цоколь	150 х 688	1

Эскиз трапециевидного углового верхнего шкафа 600х600
