Выбираем и монтируем под мойку кухонный водонагреватель

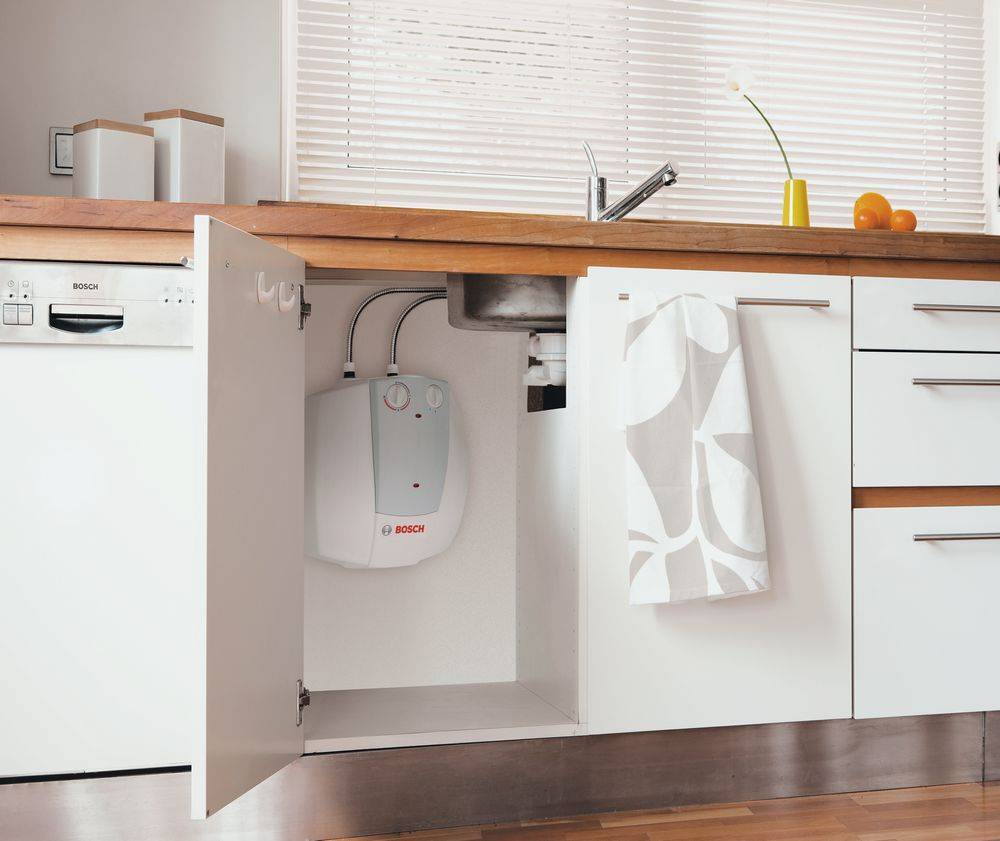

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

  1. На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
  2. На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

  1. Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16-20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.
  • на холодной воде — для подачи на водонагреватель;
  • на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

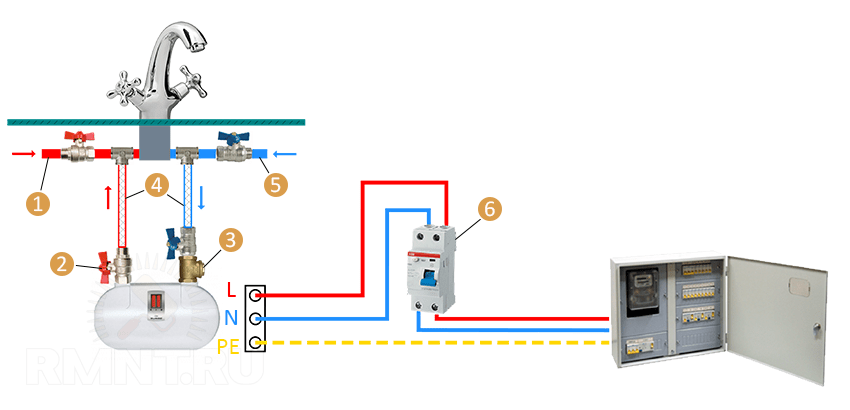

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

Теплая вода, находящаяся в кране постоянно, – это обязательное условие современной комфортной жизни. Проблему недостатка теплой воды решить не так уж и сложно, нужно всего лишь установить водонагреватель определенного литража под мойку. На рынке можно найти широкий ассортимент такого вида оборудования, и потребителю остается лишь определиться с тем, какой именно водонагреватель ему выбрать.

Лучшие проточные модели

Практически все проточные модели монтируются сразу же следом за запорной арматурой. Они оснащены собственным краном или душевым шлангом с лейкой. На самом деле, установка такого устройства не является сложной процедурой, однако иногда возникают сложности с монтажом проходного крана.

Zanussi 3-logic TS (5.5 kW)

Данная модель бойлера считается одной из самых компактных. Однако, несмотря на это, она способна очень быстро выполнять нагрев воды. Благодаря небольшим размерам ее можно устанавливать даже на небольших кухнях. Устройство крепится на стену. Процедура является очень простой – установить прибор рядом с краном можно собственноручно.

Малогабаритная модель Занусси работает в трех режимах мощности. Она обладает датчиком безопасности, который необходим для защиты устройства от перегрева. Прибор обладает следующими характеристиками:

  • мощность – 5,5 кВт;
  • максимальный нагрев температуры – 50°С.

Фланец для соединения с основным трубопроводом расположен внизу корпуса устройства. В комплекте с бойлером идет кран-смеситель и душевая насадка. Вода может подаваться через оба устройства.

Timberk WHEL 3 OSC

Модель является настоящим спасителем во время летних отключений воды или в дачном доме, где нет горячего водоснабжения. Проточная система позволяет подавать воду строго необходимыми для стирки или мытья посуды порциями. Устройство устанавливается на стене и не занимает много места. Подводка воды от основного трубопровода осуществляется снизу. Модель обладает следующими характеристиками:

  • габариты – 15,5х27х10,5 см;
  • мощность – 3,5 кВт;
  • максимальная температура воды – 85°С;
  • комплектация – кран, душевая насадка, шланг для душа.

Устройство оснащено индикатором включения и предохранительным клапаном.

Установка водонагревателя под мойку: весь процесс от начала и доконца

По большому счету, все изделия подобного типа устанавливаются одинаково, и электрический водонагреватель под мойку не является исключением. Нюансов здесь не много, и при желании с этой работой сможет справиться каждый домашний умелец. Если подробно разбирать весь процесс монтажа, то представить его можно в виде следующей последовательности работ.

  1. Готовим водонагреватель к установке. Здесь нужно сделать три вещи – оборудовать патрубки накопительного бака запорной арматурой, на холодный патрубок воды установить обратный клапан и оба патрубка обеспечить возможностью подсоединения к металлопластиковому водопроводу. Почему именно к металлопластиковому? Потому что именно этой трубой лучше всего производить подключение бака к существующему водопроводу вне зависимости от того, из чего он изготовлен. Мало того, это намного надежнее, чем гибкие шланги. Как вариант, можно рассмотреть гофрированный металлорукав, но стоит он несколько дороже. Нюансов здесь немного – в частности, последовательность установки элементов. Начнем по порядку, с холодного патрубка (отмечен синим кольцом на баке). Сначала на него накручиваем обратный клапан (он же взрывной клапан) – с одной стороны он имеет внутреннюю резьбу, а с другой наружную, так что неправильно его накрутить достаточно сложно, особенно если учесть, что патрубок имеет наружную резьбу. Прямо на клапан накручивается кран, на вторую сторону которого устанавливается переходник на металлопластиковую трубу. На горячий патрубок устанавливается только кран и концевик для подключения металлопластиковой трубы.

  2. Подготавливаем водопровод к установке бака. Здесь тоже не сложно. Находим место подсоединения смесителя к холодному и горячему водопроводу и разбираем его – откручиваем гибкие шланги. Сразу же, если таковых не имеется, устанавливаем отсекающие краны на выпуски водопровода или, как вариант, пользуемся теми, которые расположены возле врезки в стояк. На краны (или если вы решите их не ставить, прямиком на трубы водопровода) накручиваем тройники. Здесь имеется одно условие – чтобы тройник подошел ко всем приборам, он должен иметь одну резьбу внутреннюю и одну наружную – третья все равно какая, так как здесь можно сыграть концевиком для металлопластиковой трубы. Могут быть и другие варианты – следует смотреть по месту. В принципе, это все, что здесь понадобится сделать – после этого смело можно приступать к установке самого бака, но для начала следует позаботиться о его электроснабжении.
  3. Прокладываем электропроводку. Здесь можно воспользоваться и длинной переноской, но лучше всего проложить стационарный провод от электрического щитка и оборудовать его отдельным автоматом защиты. Все-таки бак является мощным потребителем. Сложностей здесь возникнуть не должно, но если они возникают, то лучше обратиться к специалисту-электрику – означает это только одно, что в электрике человек не понимает ничего.
  4. Подключаем бак к водопроводу. Для начала нужно восстановить подключения смесителя – просто накидываем гайки гибких шлангов на верхние отводки тройников. Накидываем и закручиваем – не перестарайтесь! Ключом сильно не тянем – сначала крутим гайки руками, и когда они уже перестанут крутиться, немного поджимаем ключиком. Если будете тянуть очень сильно, то прорежете прокладку, и соединение потечет – никакой пакли здесь использовать не нужно. Теперь подключаем сам бак, и самое главное на этом этапе работ, которые связаны с решением вопроса, как установить под мойку водонагреватель, не перепутать холодную и горячую воду. Действуем поэтапно – сначала подключаем горячую, а потом холодную воду (или наоборот).

В принципе, это все подключение водонагревателя под мойку. Остается дело за малым – включить подачу воды и проверить систему на утечку воды. Если все нормально и ничто и нигде не протекает, значит можно полностью наполнять бак (об этом сообщит вам струйка воды из горячего крана смесителя) и включать бак в розетку. Ну а дальше просто наслаждайтесь проделанной работой и наличием горячей воды на кухне.

Как видите, все не так уж и сложно, как может показаться с первого взгляда – на самом деле установить водонагреватель под мойку не очень трудно, несмотря даже на то, что вам придется освоить азы работы сантехника и электрика. Естественно, здесь имеются свои тонкости, которые в большинстве случаев выражаются в паковке (герметизации) резьбовых соединений. Эта герметизация производится с помощью пакли, которую туго наматывают на резьбу по ходу ее закручивания. Можно, конечно, использовать и новомодную ленту ФУМ, но по сравнению с паклей она проигрывает – если хотите получить действительно надежное соединение, тогда пользуйтесь паклей.

Как правильно выбрать?

Первое, на что рекомендуем обратить внимание при выборе прибора для кухни – это его габариты. Выбирайте лишь ту модель, которая не займет много места и отлично поместится прямо под мойкой на кухне. Проточные электрические водонагреватели бывают нескольких видов

Один из распространенных вариантов – это безнапорная модель. Такая конструкция монтируется над краном. Особенность ее в том, что воду в нее придется наливать самостоятельно. Конструкция чем-то напоминает обычный рукомойник, который вешают во дворе на даче

Проточные электрические водонагреватели бывают нескольких видов. Один из распространенных вариантов – это безнапорная модель. Такая конструкция монтируется над краном. Особенность ее в том, что воду в нее придется наливать самостоятельно. Конструкция чем-то напоминает обычный рукомойник, который вешают во дворе на даче.

В случае поломки, ТЭН можно будет легко заменить на новый. Минус такой модели в том, что, если будет небольшой напор воды, то это будет отражаться на качестве работы прибора. Кроме того, не всем нравится то, как именно можно располагать модель. Зачастую эту портит общий интерьер.

Другой вариант – это напорный прибор, который более практичен и удобен. Работает такая модель по такому же принципу, что и вышеуказанный вариант нагревателя. Однако, особенность такого прибора в том, что вода будет подаваться под напором. Зачастую в таких приборах есть термостат, который позволяет регулировать температуру воды.

Напорные модели отличаются и еще одной особенностью. Есть варианты, которые монтируются непосредственно к основному крану – это самый распространенный вариант. А есть модели с отдельно стоящим проточным краном. Правда, такой вариант стоит в разы дороже и его непросто установить самостоятельно.

Не стоит выбирать модель слишком высокой мощности.

  • На кухне, для мытья посуды нет такой необходимости. Будет достаточно того, что вы установите прибор средней мощности, который быстро обеспечит вас водой комфортной для мытья посуды.
  • Модели с высокой мощностью потребляют много электроэнергии, что весьма неэкономично.

Следующее, на что стоит обратить внимание, это система управления нагревом. Есть модели с гидравлической системой, то есть температура напрямую зависит от напора воды. А есть приборы с электронным управлением, и тут вы самостоятельно сможете регулировать мощность, и вся информация будет отображаться на дисплее

А есть приборы с электронным управлением, и тут вы самостоятельно сможете регулировать мощность, и вся информация будет отображаться на дисплее.

Обращайте внимание также на объем бака того или иного нагревателя. Как правило, для небольшой семьи отлично подойдет модель объемом в десять литров. Это только в том случае, если в семье не больше трех человек

В том случае, если в доме большое количество человек и расход воды у вас большой, то нужно выбирать модели объемом минимум в пятнадцать литров. А еще лучше, прибор объемом в двадцать литров. Есть на рынке модели и объемом в пять литров, чего будет вполне достаточно человеку живущему одному

Это только в том случае, если в семье не больше трех человек. В том случае, если в доме большое количество человек и расход воды у вас большой, то нужно выбирать модели объемом минимум в пятнадцать литров. А еще лучше, прибор объемом в двадцать литров. Есть на рынке модели и объемом в пять литров, чего будет вполне достаточно человеку живущему одному.

Если говорить о дополнительных функциях, то весьма важно наличие автоматического отключения в случае перегрева прибора. Это поможет избежать плачевных последствий и значительно продлит срок службы самого прибора. Многие модели уже оснащены многоразовыми фильтрами, которые позволяют очищать воду, благодаря чему нагревательный элемент служит намного дольше, так как на нем не образовывается накипь

Многие модели уже оснащены многоразовыми фильтрами, которые позволяют очищать воду, благодаря чему нагревательный элемент служит намного дольше, так как на нем не образовывается накипь.

Кроме того, выбирайте модели от проверенных производителей, чтобы в случае поломки, вы смогли найти необходимые детали для замены и обратится в сервисный центр.

Накопительный электрический водонагреватель Thermex IC 10 U Inox Cask


Фото: https://market.yandex.ru

Простой, качественный, недорогой водонагреватель, который обладает удобным управлением в виде механической ручки. Модель отличается скромными размерами, поэтому ее удобно установить под или над раковиной, а также в ванной комнате. Бойлер обладает крупными преимуществами, в сравнении с конкурентами такой же ценовой категории: УЗО, защита от перегрева, наличие клапана предохранения. Производитель сделал внутреннее покрытие резервуара из нержавеющей стали, а это до 7 лет увеличивает службу прибору. Данный материал способен защитить аппарат от коррозии, накипи и других разрушающих процессов.

Накопительный электрический водонагреватель Thermex IC 10 U Inox Cask

Особенности:

  • объем бака: 10 л
  • потребляемая мощность: 1500 Вт (220 В)
  • полезная мощность: 1.5 кВт
  • максимальная температура воды: 75 °С
  • размеры (ШxВxГ): 270x380x270 мм
  • покрытие бака: нерж.сталь
  • установка: вертикальная на стену с верхней подводкой (½’)
  • управление: механическое
  • системы защиты: предохранительный клапан, от перегрева

Монтаж водонагревателя на кухне под мойку

Все расходные материалы, необходимые, чтобы зафиксировать современный водонагреватель непосредственно под мойку, входят в стандартную комплектацию. Алгоритм монтажа в условиях кухни не представляет особенных сложностей и доступен для самостоятельного выполнения.

  1. Закрепить на патрубки входящего в комплект накопительного бака запорную арматуру.
  2. Зафиксировать обратный клапан на патрубок холодной воды. Накручивается непосредственно на клапан кран, который затем подсоединяется к трубопроводу переходником.
  3. Закрепить кран на второй горячий патрубок, а также обеспечить его шлангом или металлопластиковым концевиком, чтобы зафиксировать его к трубе.
  4. Провести демонтаж шлангов смесителя.
  5. Присоединить бойлер соответствующими отводками, предусмотрев проведение герметизации, для чего часто используется пакля.
  6. Прокладывается от щитка с предусмотренным локальным автоматом защиты электропроводка, оборудуется розетка и подключается водонагреватель.

Причины для слива воды из водонагревателя

Проблема консервации системы водоснабжения актуальна в том случае, если в помещении возможно снижение температуры до +5 °C и ниже.

Отрицательная температура приведет к замерзанию жидкости в трубах и баке, что может привести к разрывам и повреждениям водонагревателя и обвязки.


Водонагреватель может работать только при плюсовых температурах. Если в зимний период дом не будет отапливаться, воду из нагревательного агрегата следует сливать

Некоторые производители не рекомендуют без уважительной причины оставлять прибор надолго без воды, так как при контакте с кислородом коррозия происходит намного быстрее. Но в случае хранения прибора при минусовых температурах, всю воду из системы нужно слить.

Даже если накопительный водонагреватель – бойлер – используется круглый год, его все равно необходимо периодически чистить. Делают это один-два раз в год — в зависимости от качества воды. Кроме того, что во время эксплуатации идет накопление грязи и бактерий (а там может поселиться даже легионелла, вызывающая воспаление легких), образуется накипь, которая покрывает тэн и внутренние стенки емкости.

Накипь, оседая на ТЭН-е, работает как термоизолятор. Чем дольше не чистится водонагреватель, тем более толстым изолирующим слоем он покрывается. Из-за этого прибор со временем греет больше себя, чем обрабатывает воду. При загрязненном нагревательном элементе расход электроэнергии увеличивается на 25— 50%.


При консервации системы, воду сливать нужно тщательно, до последней капли

Ряд производителей в документации к нагревательному агрегату указывают, что в целях профилактики слив небольшого количества воды через сливную трубку нужно проводить не реже раза в месяц. Делается это для удаления известкового осадка и контроля безупречной работы клапана (крана).

Для удаления воды из водонагревательного оборудования существует ряд стандартных предпосылок:

Признаки, по которым определяют, что пора неотлагательно проводить чистку:

  • Напор воды стал слабее;
  • Вода стала дольше греться;
  • Прибор начал издавать несвойственный ему шум;
  • Из предохранительного клапана вода капает очень часто или не капает вовсе;
  • Пришло время плановой профилактической чистки.

Необходимость освободить бойлер от содержимого может возникнуть также при поломке, при замене ТЭН-а или магниевого анода. В всех перечисленных случаях вода сливается из агрегата по аналогичной схеме.

Если вода в баке попросту застоялась и источает неприятный запах, достаточно открыть кран и в течение некоторого времени сливать воду, чтобы заменить ее свежей. После этого включить максимальный нагрев. Процедуру надо повторить, если необходимо провести в третий раз и т.д. Это позволит убить всю патогенную микрофлору.


Если застоявшаяся вода в нагревательном приборе издает затхлый запах, не стоит сливать из воду. Достаточно несколько раз пропустить через него горячую воду

Преимущества бойлера над мойкой

Водонагреватели над раковиной пользуются не меньшим спросом. Они могут иметь солидные объемы резервуара (все-таки пространство под мойкой сильно ограничено), соответственно, позволяют нагревать крупные объемы жидкости. В больших кухнях настенные бойлеры выглядят стильно и органично. Если вам хочется сделать устройство менее заметным, присмотритесь к горизонтальным или плоским моделям.

Плюсы:

  • возможность покупки водонагревателя большего объема (например, если вода нужна для мытья посуды и умывания);
  • возможность скрыть бойлер от посторонних глаз (например, в кухонном шкафу), а трубы и провода замаскировать фальш-панелями.

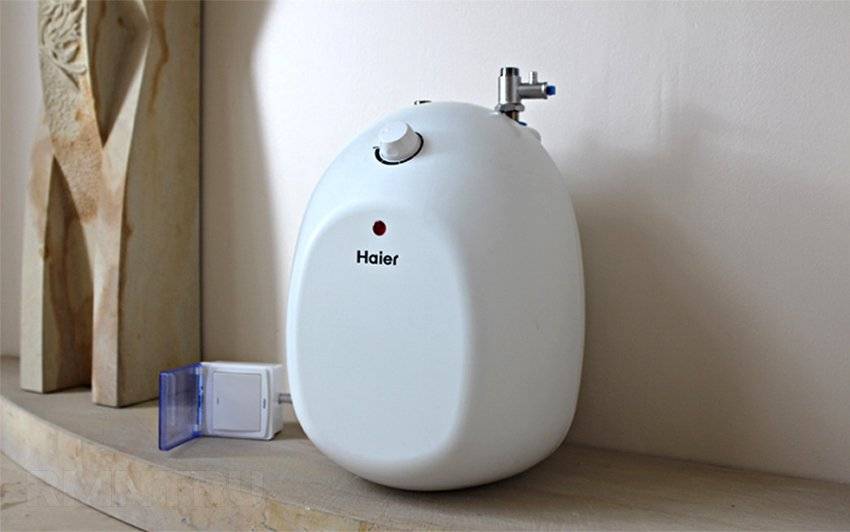

Накопительный бойлер для кухни

Небольшие по объему электрические накопительные водонагреватели хорошо себя зарекомендовали на кухне. Их объем обычно не превышает 30 л, а устанавливать их мы рекомендуем в том случае, когда мощность проводки не позволяет монтировать проточный электроводонагреватель.

Прибор очень экономичный, чему есть подтверждения от многих пользователей. Выпускают два типа устройств – для монтажа над и под мойкой. Между собой они отличаются выходом патрубков для подсоединения к водопроводу.

Клапана

Инструкция по монтажу бойлера требует вмонтирования в систему водоподачи обратного клапана, который также должен быть совмещен с предохранительным:

Можно часто при нагреве наблюдать, как вода начинает немного сочиться, опасного в этом явлении ничего нет, так как в этом случае вода начинает расширяться – всю работу сделает предохранительный клапан.

Можно стравливать лишнюю воду и другим способом – прикрепите на носик клапана трубочку, которую опустите затем в . Специалисты рекомендуют устанавливать предохранительный клапан над водонагревателем, при этом необходимо учитывать направление движения воды, которое указано стрелкой на устройстве. Оставьте к нему свободный доступ.

Неполадки, связаны с тем, что из клапана начинает течь вода:

  • если водонагреватель только что включили. Это может происходить из-за заводского дефекта в самом клапане;
  • когда установка клапана произошла неправильно.

Когда нет горячей воды — поможет Polaris CA 10

Материалы для монтажа оборудования

Перед установкой водонагревателя проверьте, все ли у вас есть, чтобы подключить его к водопроводу.

Вы должны приобрести:

  • шаровые краны — 2-3 шт., зависит от метода подключения;
  • , например, металлопластиковые Ø ½». Метраж должен соответствовать расстоянию от прибора до трубы. Можете применять гибкую подводку, но у нее ограниченный срок годности;
  • крепеж для труб к стене и между собой – клипсы и фитинги;
  • фильтр для воды;
  • регулятор давления.

Для подвода к электричеству:

  • кабель – трехжильный медный, сечение одной жилы должно быть от 2 мм;
  • крепеж для прокладки кабеля или короб.

Установка водонагревателя

Вы можете провести от кухонного нагревателя воду и в ванную на умывальник, тогда придется вести двойную трубную разводку.

  1. Крепим на стену – с помощью дрели с победитовым сверлом, монтажной планки или анкеров
    . Учтите, что в заполненном состоянии устройство имеет большой вес, особенно когда рассчитано на 30 л.

Стена должна быть бетонной или кирпичной, если она начинает крошиться, используйте более длинный анкер. Возьмите дрель и просверлите необходимые по диаметру отверстия. Вставьте в них своими руками анкеры и закрепите их гаечным ключом.

  1. Подключаем к водопроводу
    .

Используйте для этого патрубки для холодной и горячей воды на оборудовании, которые покрашены в соответствующий цвет:

  • «синий» — для холодной;
  • «красный» — для горячей.

Вначале к «синему» патрубку присоедините предохранительный клапан. Затем на него накрутите обратный клапан. Поставьте 2 шаровых крана. Проверьте все детали на герметичность.

  1. Подсоединяем электричество
    . Схема установки оборудования рассчитывается на то, что электрокабель нужно подключить прямо к щитку. Автомат в нем должен быстро отключаться, если возникнет аварийная ситуация. Брать специальное разрешение на это не нужно.

Мнения о функциональности и защите от поломки

Монтаж осуществляется довольно просто. Процесс не будет отличаться от замены любого другого сантехнического оборудования. Труба для подачи воды изготовлена из нержавеющей стали, которая отвечает требованиям по гигиене. Внутри конструкции имеется ТЭН, который обеспечивает высокую функциональность. Прибор обладает датчиком наличия потока, что очень удобно при эксплуатации.

Проточный водонагреватель обладает одним важным преимуществом, которое заключается в отказе от работы при отсутствии воды, что исключает выход прибора из строя. Внутри имеется изоляция воды от нагревательного элемента, что гарантирует безопасность.
