Укладка печи с духовым шкафом и обзор готовых популярных моделей

Конструктивные особенности отопительной печи с духовым шкафом

Отопительно-варочная печь включает топку, поддувало, варочную плиту и духовку. Чтобы сделать конструкцию максимально компактной, изолированную духовку располагают сбоку от топки. Плита находится сверху над топочной камерой и духовым шкафом, она перекрывает верхний кирпичный ряд. Изолированная духовка облегчает эксплуатацию и обслуживание топки – готовить в таком шкафу можно практически сразу, не дожидаясь, когда дрова полностью перегорят, как в русской печке.

Схема компактной печи: 1 – поддувало, 2 – топочное отделение, 3 – металлический духовой шкаф, 4 – чугунная плита.

Эффективность печи в плане отопления зависит от конфигурации дымооборота. Для кухни, где нет потребности в регулярном отоплении, можно сделать прямой дымоход – при такой конструкции КПД оборудования составит не более 50%. Для повышения теплоэффективности используют сложную систему вертикальных каналов, двигаясь по которым, горячие газы отдают свое тепло кирпичным стенкам, медленно и продолжительно нагревающим воздух в помещении.

Механизм действия

Принцип работы печи длительного горения основан на пиролизе топлива, при котором сгорает не только сама древесина, но и продукты сгорания. Этот процесс не только существенно увеличивает КПД агрегата, но и позволяет экономить топливо. Кроме того, при таком тщательном сжигании чистить печь приходится значительно реже. Схожими характеристиками обладает традиционная русская печь, но она не идет ни в какое сравнение с данной печью, усовершенствованной «по всем статьям». Уступает она, как минимум, своими чересчур громоздкими размерами, а также отсутствующей духовкой.

Теплоотдача зависит как от размеров печи, так и от ее конструктивных особенностей, а также от типа используемого топлива. Стоит отметить, что работать печь длительного горения может практически на всем, что горит – дровах, опилках, отработке. Кладка стандартной печи в максимальной комплектации выполняется в полкирпича, она оборудована духовкой, варочной поверхностью с несколькими конфорками, а также приспособлением для нагрева воды, если к печи подключается контур водяного отопления. Топливник накрывается чугунной плитой в целях повышения теплоотдачи, духовка же располагается в стороне.

Летний режим выглядит так: в процессе горения топлива раскаленные газы из топки проходят под варочной поверхностью, нагревая ее и духовку, после чего выводятся через дымоход. В зимнем режиме газы после отдачи тепла плите и духовке уходят не в дымоход, а в верхнюю камеру, где отдают остатки энергии корпусу печи и только затем удаляются из агрегата. Более подробно о механизме работы печи длительного горения можно узнать из видео.

Проекты кирпичных печей с плитой и камином

Универсальные печи, имеющие варочную поверхность с открытой или застеклённой топкой камина, являются наилучшим вариантом для малых загородных домов. Поставить универсальную стационарную печь не окажется сложнее, чем сложить кладку «шведки» или «голландки» стандартных конструкций. Мастер имеет возможность приобрести порядовые схемы той печи, которую он собирается построить.


Кирпичная печь-камин с духовкой

Печь-камин с плитой и духовкой для кухни-гостиной

Стандартная модель многофункциональной печи рассчитана на установку в жилом помещении до 30 м². Однако, габариты конструкции позволяют установить данную печку в помещении вдвое меньше заявленных в характеристике. В строение модели входят: варочная одноконфорочная панель и духовой шкаф, который находится в области умеренного нагрева.

Эксплуатация печи-камина с плитой возможна в зимнем и летнем режимах. Кирпич быстро принимает тепло и удерживает его продолжительное время. Также, к этому модельному ряду следует отнести печь камин с плитой и теплообменником. В этом случае, возможно обогревать дополнительные помещения с помощью циркуляции горячего водяного контура.

Согласно расчёту, построение данной модификации печи потребует:

  • кирпич – 725 штук, в том числе и огнеупорный для футеровки топки
  • духовой шкаф – 280 Х 300 Х 520 мм
  • варочная плита – 400 х 420 мм
  • колосниковая решётка – 180 х 300 мм 2шт
  • вьюшка – 2 шт
  • дверка для топки
  • дверка подзольника
  • стальной лист для предтопочной площадки.

Надкаминную полку можно сделать самостоятельно из дерева или камня. Если предпочтение будет отдано деревянному материалу, до необходимо сделать прокладку из листа асбеста.

Угловой камин с печью для небольшого домика

Для малогабаритных загородных домов, с совмещённой кухней-гостиной, высокой популярностью пользуются угловой камин с плитой. Ключевой потенциал отопителя заключается в печи. Камин выполняет декоративную функцию в этой модели и не рассчитан на долговременное горение с большой закладкой топлива.

Данные обстоятельства позволяют использовать для каминной топки керамический кирпич. Но если владелец намерен использовать топку камина регулярно, то необходимо сделать футеровку из огнеупорного кирпича. Для установки стандартного углового камина будет достаточно 400 кирпичей.

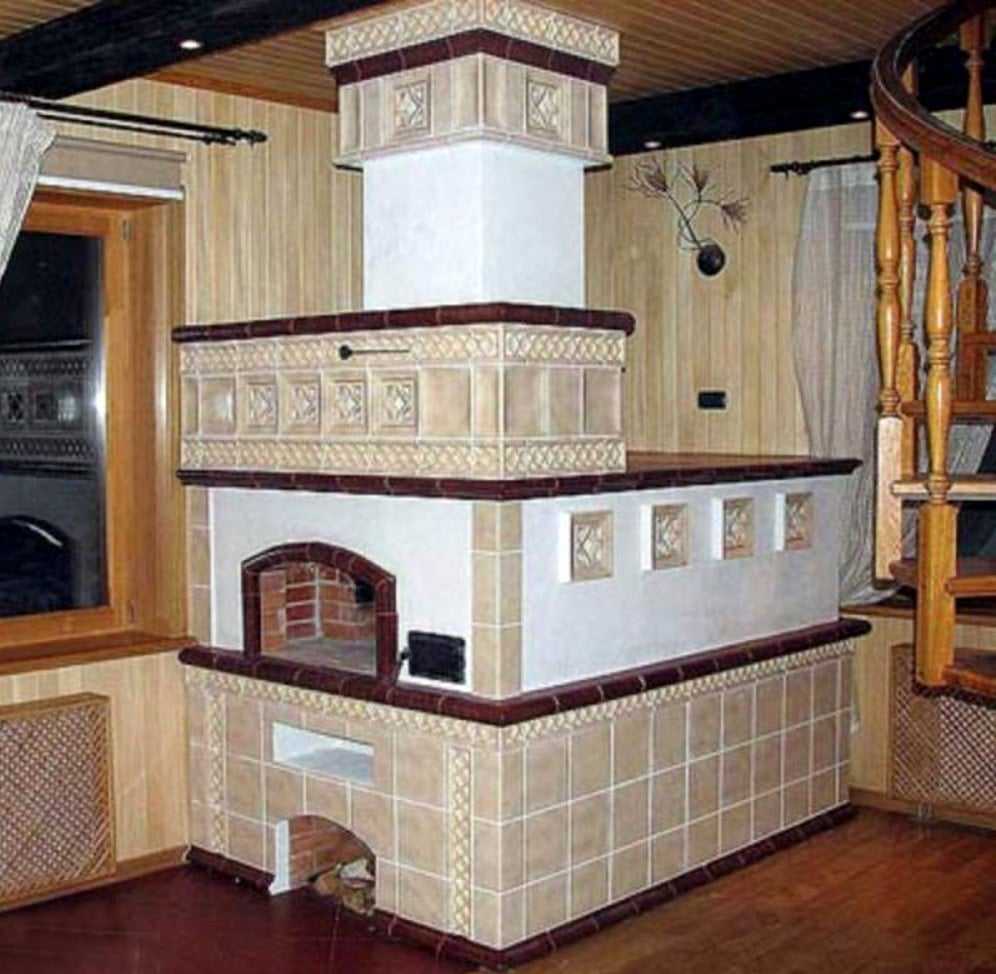

Угловая печь-камин, декорированная изразцами

Компактные металлические печи-камины

Мечта о камине в собственном доме есть у большинства людей. Однако, не все желающие имеют возможность для этой затеи в силу разных обстоятельств. Сооружение в доме массивной, полноценной кирпичной печи-камина с варочной плитой требует определённых технических условий. Стоит к этому добавить, что кирпичная кладка печи весьма дорогое занятие, исчисляемое десятками и даже сотнями тысяч рублей.


Компактная печь-камин с плитой

Но благодаря печной индустрии, потребителям представлен широкий ассортимент компактных металлических печей-каминов с варочными панелями и духовками. Процесс работы данных устройств рассчитан на конвекции и не требует сложных конструкций дымооборотных каналов. Кроме того, дымоход может быть выведен через отверстие в стене.

Ещё одним несомненным плюсом является то, что некоторые портативные модели печей-каминов оснащены теплообменником. Они рассчитаны на помещения, где недостаточно исходящего тепла от обогревателя. С теплообменником возможно подключить секцию водяных радиаторов, которые будут нагреваться за счёт циркуляции горячего водяного контура.

На первый взгляд, установка портативной печи-камина может показаться не сложной затеей. Однако, простая конструкция трубы дымохода и соединение с отопителем могут вызвать трудности у пользователя. Поэтому, перед монтажом лучше посоветоваться со специалистом. Нарушение законов физики повлечёт отсутствие тяги и приведёт к задымлению помещения.

Материалы для строительства кирпичной печи

  1. Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
  2. Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
  3. Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.
  4. Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
  5. Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.


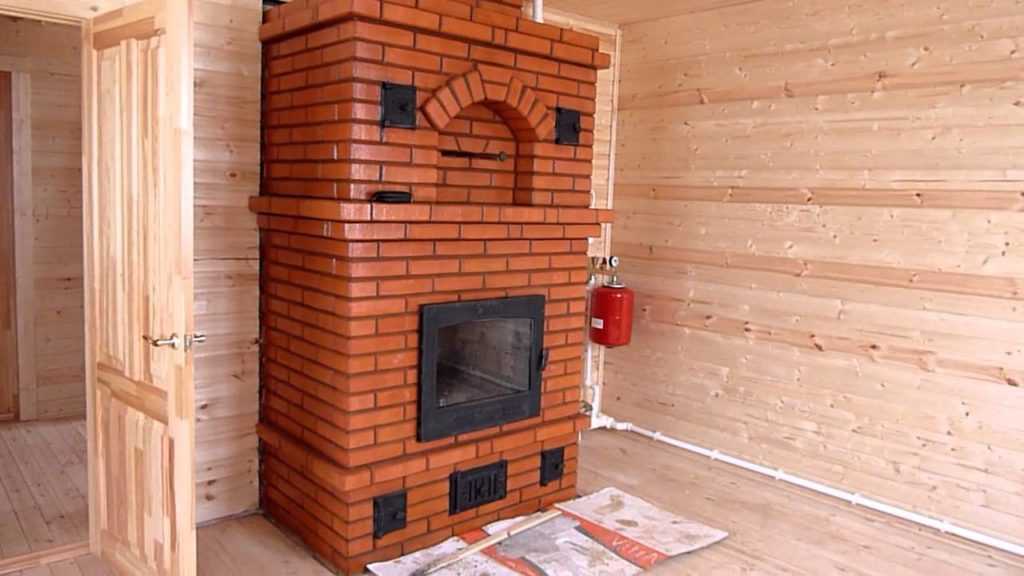

Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.

Список необходимых инструментов и материалов

Скорее всего, большинство инструментов у вас найдётся дома. В крайнем случае их можно приобрести в любом строительном магазине.

  1. Молот с киркой.
  2. Метёлка, сделанная из мочала.
  3. Угол.
  4. Отвес.
  5. Печной молот.
  6. Плоскогубцы.
  7. Резиновый молот.
  8. Зубило.
  9. Кельма или разных размеров и форм мастерки.
  10. Правило.
  11. Цикля.
  12. Кусок трубы из металла, в качестве стукальца.
  13. Лопатка из дерева.
  14. Чертилка.
  15. Уровень.
  16. Рашпиль.
  17. Расшивка.

Помимо этого, запаситесь ситом. Им нужно протирать раствор, чтобы он был тонкий, соорудите пару козелков (это своеобразные лестницы).

Козелок

Необходимое количество строительных материалов напрямую зависит от того, какую модель печи-камина вы выбрали для возведения.

  • Красный огнеупорный кирпич необходим в том количестве, которое рассчитывается с помощью порядовки.
  • Пространство вокруг топочной части укладывается при помощи жаростойкого силикатного белого кирпича.
  • Кирпичи склеиваются между собой с помощью специальной растворной сухой смеси, которую без проблем можно приобрести в любом строительном магазине.
  • Фиксируются детали из чугуна при помощи листа из стали, толщина которого 2–3 миллиметра; уголка 3х3 или 5х5 сантиметров; проволоки из стали, диаметр которой 3х4 миллиметра.
  • Позаботьтесь о чугунных аксессуарах, таких как дверцы для поддувальной и топочной части, очистных окон. Приобретите варочную плиту и колосник.
  • Изолирующие жаростойкие материалы.
  • Гидроизоляция, например, рубероид.
  • Элементы опалубки для возведения фундамента.

Как выбрать: советы покупателей

Покупая печь, нужно понять, как она будет использоваться. Тем, кто планирует часто и много готовить, нужен прибор с несколькими программами. Если необходимо изредка подогревать пищу и запекать простые блюда, можно приобрести самую простую и недорогую печь с единственной программой.

При выборе нужно учесть следующие параметры:

Объем духовки. Для одиночек подойдет печь объемом до 20 л, семье понадобится более вместительная модель на 30-40 л.

Размеры. Если кухня небольшая, стоит выбрать самую компактную модель.

Материал корпуса. Большинство печей изготовлены из стали, но ее толщина может варьироваться. Стенки дорогих моделей гораздо толще и устойчивее к деформации.

Покрытие духовки. Внутреннее покрытие может быть стальным или алюминиевым

Важно, чтобы оно легко отмывалось от нагара и не покрывалось царапинами.

Какой объём духовки у Вашей мини-печки?

20л30-40л

Опытные пользователи рекомендуют обращать внимание на дополнительные функции

Особенно важно наличие термостата, таймера, индикатора включения и звукового сигнала. Бюджетные модели не имеют внутренней подсветки, более дорогие печи снабжаются лампами накаливания

Бюджетные модели не имеют внутренней подсветки, более дорогие печи снабжаются лампами накаливания.

Среди полезных функций конвекция, обеспечивающая равномерное пропекание, режим разогрева и размораживания.

Гарантийный срок большинства мини-печей – 2 года. Обычно приборы работают дольше, но случаются и поломки. Слабое место настольных приборов – крепление дверцы и регуляторы температуры. У печей из тонкого металла часто деформируются стенки, но на работу прибора это не влияет.

Правила установки духовки в печь

Установка духовки в кирпичную печь начинается с подсчета количества кирпича, которое зависит от размера шкафа. Необходим глиняный раствор, чугунные элементы и шкаф.

Этапы монтажа:

  • Кладка первого ряда кирпича осуществляется без раствора.
  • Второй ряд укладывается с перевязкой шва, чтобы образовалась монолитная конструкция. Это придаст конструкции устойчивости.
  • Со следующего ряда начинается оттока дыма от плиты. Это необходимо для отвода продуктов сгорания от камеры.
  • Предусматривается воздуховод для поддержания процесса горения и тяга для оттока продуктов сгорания. Канал выводит дым с нижней части камеры к дымоходу.

Следующий ряд — топочный, только с 6 ряда происходит выкладка кирпича на камеру. Расчет производится с запасом, чтобы расстояние от стенок конструкции до кирпича было примерно 10 см. Это необходимо для создания зазора, который нужен из-за расширения чугуна в процессе нагревания. На шестом ряду производится установка духового шкафа. Его устанавливают сразу на глиняный раствор.

Первое использование просушка печи

Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров

Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации

В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

Видео: печь с камином Е. Докторова

https://youtube.com/watch?v=TmrWoweCGtk

Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

  • конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
  • первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
  • обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

Отопительно-варочная печь «Малютка»

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом.

Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

  1. Отсутствие дыма.Обогрев помещения.Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Процесс кладки кирпича

Для получения ровных рядов, натягивают нить от одного края до другого, можно также контролировать кирпичный ряд длинным уровнем. Глиняный или специальный печной раствор кладут с помощью кельмы, хотя некоторые опытные печники проводят подобную операцию просто руками. Правой рукой берется раствор, в левой руке держат влажный кирпич, раствором размазывается место, подготовленное для кирпича. Сам кирпич также покрывают раствором полностью, кроме верхней «постели». Также наносится раствор на край соседнего кирпича, и вставляемый кирпич, правой рукой вдавливают в кладку. Излишки раствора можно подрезать кельмой. (См. также: Какая температура в печи)

Чугунные печи

Практический подход к созданию печей позволил внедрить в производство идею полностью металлической конструкции. Чугунные модели стали отражением этой идеи. Они имеют достаточно простое устройство и по принципу работы напоминают обычную «буржуйку».

В вопросах оформления дизайнеры потрудились на славу. Необходимо отметить, что изделия из чугуна не отличаются внешней привлекательностью. Один только серый и угрюмый тон снижает настроение. Но при всем этом готовые конструкции максимально стильно оформлены. Кроме того, есть возможность внешней отделки чугунной печи с помощью декоративного камня.

Компактный размер печи, даже оснащенной варочной плитой, расширяет границы применимости печи. Ее можно устанавливать, только ссылаясь на удобство монтирования дымохода. Масса камина достаточно большая, но, в отличие от кирпичных устройств, она не накладывает ограничений на напольные покрытия. Так, в качестве основания может быть использована бетонная плита под печь-камин.

Настоящий предмет искусства

Тот факт, что в качестве топлива можно использовать дрова, по-прежнему делает чугунную печь незаменимым помощником в загородном поселке, который минула волна газификации, а высокий КПД участвует в экономии средств бюджета семьи.

Чугунные печи являются автономными, энергонезависимыми устройствами. Кроме топлива, они не нуждаются ни в каком поступлении энергии извне. Это большая редкость, так как многие современные конструкции используют электроэнергию.

Варочная плита, установленная сверху топки, порадует хозяек отличной производительностью, а высокая степень безопасности не требует изоляции устройства от случайного прикосновения, особенно детьми.

Делаем духовую печь сами: что нужно?

Чтобы самостоятельно изготовить печь, оснащенную духовым шкафом, потребуются следующие материалы:

  • кирпич М 250 в количестве 1200 шт., отличающийся долговечностью и стойкостью к температурным перепадам. Благодаря своему высокому качеству, кирпич может выдержать до тридцати сезонов;
  • 5 мешков печной смеси по 25 кг. Она нужна в качестве связующего раствора для кладки кирпича;
  • 2-х метровая базальтовая ткань;
  • уголки разной длины из металла;
  • строительный скотч 55 мм – примерно 10 рулонов;
  • кирка, кельма, болгарка и алмазный круг для резки керамики, киянка с резиновым бойком.

Перед началом работы над печью с духовым шкафом следует подготовить пространство, освободить его от ненужных вещей и хлама, который может помешать в процессе.

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича. Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Правильно устанавливаем колосник

Помните, что вы устанавливаете в печь приборы из чугуна, а это металл, который способен нагреваться. Причем, кирпич и чугун нагревается по-разному. Приборы, которые установлены в зоне высоких температур, очень поддаются влиянию нагрева.

  • Если вы плотно замуруете чугун в кладку, то при нагревании он разорвет ее.
  • Чтобы избежать проблем в будущем, установите плиту и топочную дверку с небольшими зазорами.
  • Выложите колосниковую решетку таким образом, чтобы вокруг нее был зазор не менее 5мм.
  • Если вы все сделали правильно, то решетка должна легко выниматься, что очень удобно при ее замене или поломке.

Как устанавливать духовой шкаф

После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками

Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта

Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.

Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура

Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.

Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.

Установка встроенной духовки: монтаж электрики

Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.

Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки

Во время работы с электрикой следует соблюдать ряд правил:

  • недопустимо соединение проводов между собой путем скрутки;
  • нельзя напрямую соединять алюминиевый провод с медным;
  • для соединения проводов следует использовать специальные винтовые клеммники;
  • подключать проводку к электрощиту следует через отдельный автомат.

При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками

Недопустимо наличие брака, ржавчины или других повреждений на них.

Статья по теме:

Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

Особенности установки духовых шкафов Bosch и Electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Отдельные производители могут указывать индивидуальные требования к установке их техники

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.


Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.


Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
  5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
