Раздел 3: Правильный выбор пресс фитингов и закрутка соединений

Первым шагом при выборе пресс фитингов является определение требуемого типа фитинга. Существуют различные типы пресс фитингов, включая угловые фитинги, тройники, переходники, отводы и т.д. Необходимо учитывать требования проекта и конкретные условия эксплуатации.

Кроме того, необходимо учитывать материал, из которого изготовлены трубы, и выбрать соответствующие пресс фитинги. Например, для медных труб используются пресс фитинги из меди, а для пластиковых труб – пресс фитинги из полипропилена или полиэтилена.

При установке пресс фитингов необходимо обратить внимание на правильную закрутку соединений. Неправильная закрутка может привести к утечкам и повреждению трубопровода

Для правильной закрутки соединений важно придерживаться следующих рекомендаций:

1. Правильно выберите инструмент. Для установки пресс фитингов используется специальный инструмент – гидравлический пресс. Убедитесь, что инструмент соответствует требованиям производителя пресс фитингов и обучитесь его правильному использованию. Это гарантирует равномерное распределение давления и правильную закрутку.

2. Приготовьте трубы и фитинги. Перед установкой пресс фитингов необходимо обработать концы труб и фитингов. Они должны быть ровными, чистыми и свободными от посторонних веществ или загрязнений. Для этого используйте труборез, наждачную бумагу или другие специальные инструменты.

3. Правильно установите пресс фитинги. Вставьте трубу во внутренний конец фитинга до упора. Убедитесь, что труба находится в правильном положении и готова к прессовке. Не допускайте преодоления максимального допустимого диаметра заглубления.

4. Произведите прессовку. Поставьте инструмент на фитинг и аккуратно нажмите на рычаг, чтобы прессировать соединение. Удерживайте давление на протяжении нескольких секунд, чтобы обеспечить правильную закрутку. Убедитесь, что индикатор на инструменте показывает завершение процесса прессовки.

5. Проверьте качество соединения. После прессовки необходимо проверить качество соединения. Постукивание по фитингу позволит определить, звучит ли соединение оловом или по-другому. Если соединение звучит глухо, это указывает на правильную закрутку. Не забывайте проверить соединение на утечки при помощи осмотра и испытания давлением.

Следуя этой пошаговой инструкции, вы сможете правильно выбрать пресс фитинги и выполнить закрутку соединений, обеспечив надежность и безопасность вашей трубопроводной системы.

Как выбрать пресс-клещи для соединения металлопластика?

Выбирать можно любой из типов пресс-клещей – ручной, электрический или гидравлический – в зависимости от объёма и сложности предстоящей работы.

Для разовых и относительно лёгких задач рационально выбирать ручной обжимной инструмент. Если вы меняете трубы отопления в частном доме, то выбирайте менее дорогостоящие ручные обжимные клещи. С их помощью вы успешно справитесь с поставленной задачей, т.к. в большинстве случаев для внутридомовых систем не используются трубы более 20 мм. Приобретение гидравлического или электрического инструмента не оправдывает себя в рамках разовых или нерегулярных работ.

Для профессиональных слесарей или частных пользователей, выполняющих большой объем инженерных монтажных работ, рекомендуется выбрать устройства с гидравлическим или электроприводом. Они способны ускорить процесс соединения и сократить расход сил и времени исполнителей.

Есть и универсальные рекомендации по выбору инструмента:

лучше всего покупать его в специальном магазине либо у дилера, представляющего популярную торговую марку;
если предстоит большой объем работ, лучше поискать возможность проката инструмента, чтобы убедиться в целесообразности покупки собственного;
при выборе производителя желательно ориентироваться на зарубежные торговые марки из Европы или США.

На что обращать внимание при выборе

Надежность конструкции из металлопластиковых труб зависит от того, насколько качественными окажутся приобретенные инструменты. Для этого к выбору пресс-фитингов необходимо тщательно

Рекомендовано обратить внимание на следующие важнейшие детали пресс-соединений:

Маркировки на корпусе. Компаний, производящие качественные детали, используют и дорогостоящие пресс-формы для маркировок. Первым сигналом для покупателя является четкость символов на упаковке изделия.
Масса детали. Она должна весить «прилично». Латунь, из которой выполнены фитинги, имеет впечатляющий вес. Поэтому если кажется, что деталь «как пушинка», ее не стоит приобретать.
Внешний вид. Надежное соединение способны создать только прочные сами по себе детали. Поэтому если фитинг будет слит из тонкого алюминия, качество соединения будет крайне низким.
Цена. Не стоит приобретать изделие в непроверенных местах только потому, что оно намного дешевле остальных. Скорее всего, это подделка.

Установка

Установка фитинга

Устанавливаются резьбовые фитинги по разметке. На трубу надеваются все элементы соединительной конструкции и закручиваются с помощью гайки. Затягивать гайку нужно до тех пор, пока не станет трудно это делать, но при этом избегать чрезмерных усилий. В противном случае соединение легко повредить, как говорится, можно сорвать резьбу. Если резьбовые соединители затянуты недостаточно, система не будет герметичной. Для проверки качества соединения обязательно нужно проверить систему на целостность и появление течей.

Появление при проверке небольшой течи говорит только о том, что фитинг затянут недостаточно. Исправить такую проблему очень просто – резьбовые соединения медленно закручиваются с помощью ключа. Затягивание проводится при работающей системе до тех пор, пока течь не прекратится.

Однако бывает, что и при повторной затяжке течь не устраняется. В этом случае используется ФУМ лента или льняное волокно. Эти материалы подматываются на резьбовое соединение, после чего следует произвести затягивание гайки. Как правило, при исправной резьбе, течь прекращается. Компрессионные фитинги устанавливаются практически аналогично.

Для обеспечения монолитной неразборной конструкции из металлопластиковых труб устанавливаются пресс-фитинги. Для их установки потребуется обжимной инструмент – пресс-машина. Устройство может быть ручным или гидравлическим.

Виды фитингов для труб PEX

Если в полиэтилене высокого давления на уровне макромолекул провести открепление части связей пероксидами или органсилоксанами (сшивка химическим способом) либо при помощи ионизирующего излучения (сшивка физическим способом) и за счет освобожденных связей сформировать в структуре материала широкоячеистые трехмерные молекулы, то материал приобретет ряд полезных свойств. А именно таких, как память формы, стойкость к температурам до +95 °С, стабильность характеристик при низких температурах.

Подобная технология была разработана одним из институтов немецкого Общества научных исследований имени Макса Планка (Max-Planck-Gesellschaft zur Förderung der Wissenschaften) и получила название – PEX (поперечно-сшитый полиэтилен). Она нашла широкое применение при изготовлении труб для систем отопления и водопровода.

Однако, приобретя полезные свойства, труба PEX потеряла способность свариваться встык или в раструб.

В настоящее время трубы PEX соединяются компрессионными, фланцевыми, прессовыми фитингами или электродиффузионными муфтами, выполненными из разных материалов.

Фитинги для труб PEX, выполненные из латуни, – самые дорогие, но стоимость их часто окупается отличными технологическими и эксплуатационными свойствами, высоким качеством соединения.

Латунную арматуру используют обычно там, где трудно осуществить монтаж труб с помощью сварки.

Фитинги для труб PEX из латуни делятся на те, что соединяют:

элементы трубопровода с помощью трубной резьбы;
между собой сами полиэтиленовые трубы.

В качестве материала для латунных фитингов используют пищевую латунь, которая обладает высокой стойкостью к вымыванию цинка в процессе эксплуатации.

Другим материалом, применяемым при изготовлении фитингов для труб PEX, является высокопрочный полимер – полифенилсульфон (PPSU). Он обладает хорошими электроизоляционными свойствами, высокой стойкостью к ударным нагрузкам и абсолютно нетоксичен.

Фитинги из PPSU, как правило, применяют для формирования постоянных стыков, а также в трубопроводных системах со скрытой разводкой. Они легко монтируются, обладают простотой конструкции и высоким качеством.

Читайте материал по теме: Тройник с наружной резьбой

Правильно установите фитинг на трубу

Очистите трубу: Убедитесь, что концы трубы, на которые будет установлен фитинг, хорошо очищены от грязи, пыли и жиров. Используйте инструменты для очистки, специальные чистящие средства или наждачную бумагу для удаления загрязнений.
Проверьте размеры: Убедитесь, что размеры фитинга и трубы совпадают. Используйте соответствующие стандарты и таблицы, чтобы определить правильный размер.
Нанесите смазку: Нанесите небольшое количество специальной смазки на поверхность соединения трубы и фитинга. Смазка поможет уменьшить трение при установке фитинга.
Установите фитинг: Настойчиво наденьте фитинг на трубу и убедитесь, что он находится в нужном положении. Используйте подходящие инструменты, такие как пресс-клещи, для обеспечения правильного и прочного соединения.
Проверьте соединение: После установки фитинга тщательно проверьте соединение на наличие утечек или слабостей. Если есть проблемы, повторите процесс установки или обратитесь к специалисту.

Правильная установка фитинга на трубу основана на соблюдении этих шагов. Не забывайте, что качественное пресс-соединение гарантирует долговечность и надежность трубопроводной системы.

Преимущества использования пресс фитингов

Пресс фитинги представляют собой инновационное решение для монтажа трубопроводов. Они обладают рядом преимуществ, которые делают их очень популярными среди специалистов в области сантехники и отопления. Вот основные преимущества использования пресс фитингов:

Высокая надежность: пресс фитинги обеспечивают прочное и надежное соединение между трубами. Использование специального оборудования и технологии гарантирует отсутствие протечек и повреждений соединений.
Простота монтажа: для установки пресс фитингов не требуется сварка или использование специальных инструментов. Достаточно просто прессовать фитинги к трубам, чтобы получить надежное соединение.
Быстрота монтажа: благодаря простоте использования и отсутствию необходимости проводить сложные операции, монтаж пресс фитингов занимает гораздо меньше времени по сравнению с другими методами соединения трубопроводов.
Универсальность: пресс фитинги могут быть использованы для соединения труб из различных материалов, включая сталь, медь, алюминий и полипропилен. Они также подходят для различных типов труб, включая трубы с горизонтальными и вертикальными соединениями.
Экономия материалов: пресс фитинги позволяют избежать необходимости использования сварки и других методов соединения, что позволяет сэкономить на затратах на материалы и оборудование.

Пресс фитинги являются надежным и удобным решением для монтажа трубопроводов. Их преимущества включают высокую надежность соединений, простоту и быстроту монтажа, универсальность и экономию материалов. Поэтому, применение пресс фитингов является оптимальным выбором для многих сфер применения, где требуется надежное и качественное соединение трубопроводов.

Цанговые детали

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Способы соединения труб из металлопласта

В отличие от обычного полиэтилена, отопительную магистраль или водопровод из металлопластиковых труб невозможно смонтировать методом пайки — модифицированный материал с измененными параметрами не склеивается при размягчении.

Поэтому для стыковки труб, а также подсоединения их к трубопроводам и арматуре, была разработана фитинговая технология. Сущность ее заключается в том, что в трубной оболочке определенным способом закрепляют фитинг с переходом на металлическую резьбу, при помощи которой производят дальнейшее соединение с различными элементами.

Стоит отметить, что основной недостаток подобного типа соединения металлопластиковых труб — довольно высокая цена самих фитингов. Также высокую стоимость имеет и специальный пресс-инструмент, который редко кто приобретает для бытового применения.

При помощи пресс-фитингов

Технология пресс-фитингов специально разработана для металлопластиков (металлов) и не применяется для монтажа трубопроводов из других полимерных материалов. Сущность ее состоит в том, что внутрь трубы помещают фитинг, состоящий из штуцера и наружной гильзы.

Так как толщина трубных стенок металлопласта строго нормирована, то и расстояние между внутренним фитингом и наружной гильзой имеет такое же значение.

Внутренний штуцер, который вставляют в трубный отрезок, для обеспечения плотного контакта имеет поверхность в виде елочки, герметизацию обеспечивает одно или два резиновых кольца.

После помещения фитинга внутрь трубной оболочки его наружную гильзу обжимают специальными клещами, обеспечивая таким способом надежное, неразборное и долговечное соединение.

При помощи пресс-фитингов можно стыковать трубы между собой, делать один или два отвода от центральной магистрали в виде тройника или крестовины, переходить на металлическую резьбу, если к трубопроводу подсоединяют арматуру, сантехнические приборы, оборудование.

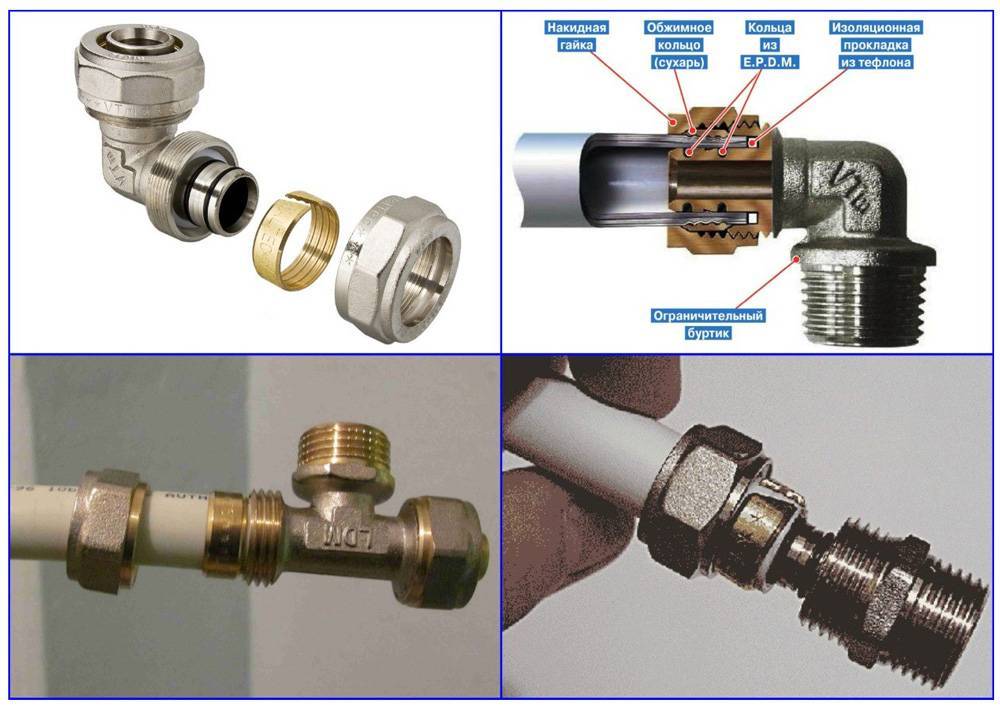

Рис. 6 Компрессионные фитинги – конструктивное устройство и использование

Компрессионными фитингами

В отличие от прессовых, компрессионные фитинги фиксируют в трубе при помощи прижимной гайки и кольца с прорезью, так называемого сухаря. При монтаже одевают на трубу кольцо с прижимной гайкой, помещают фитинг внутрь трубной оболочки и накручивают на него резьбовую гайку. Она в свою очередь давит на кольцо, которое сжимается и не дает возможность перемещаться трубе.

К преимуществам компрессионных (обжимных) фитингов относят то, что это разборное соединение, то есть если сборка трубопровода произошла с ошибкой, деталь всегда можно снять.

Рис. 7 Пуш-фитинги – устройство и применение

Пуш-фитингами

Данная технология считается относительно новой, хотя на внутреннем рынке она известна не менее 5 лет. Для стыковки труб используют специальные конструкции фитингов, которые защелкиваются на них течение секунды. После этого пуш-фитинг невозможно снять, но некоторые фирмы выпускают и съемные конструкции подобных изделий.

Цангами

В системах теплых полов трубы подсоединяют к гребенкам коллекторов, имеющих внешний вид патрубков с наружной резьбой и внутренним штуцером. То есть штуцер и резьбовой отвод заменяют часть компрессионного фитинга, и на него достаточно накрутить только гайку с уплотнительной прокладкой (цангу), которая зажмет кольцо с прорезью на трубной оболочке.

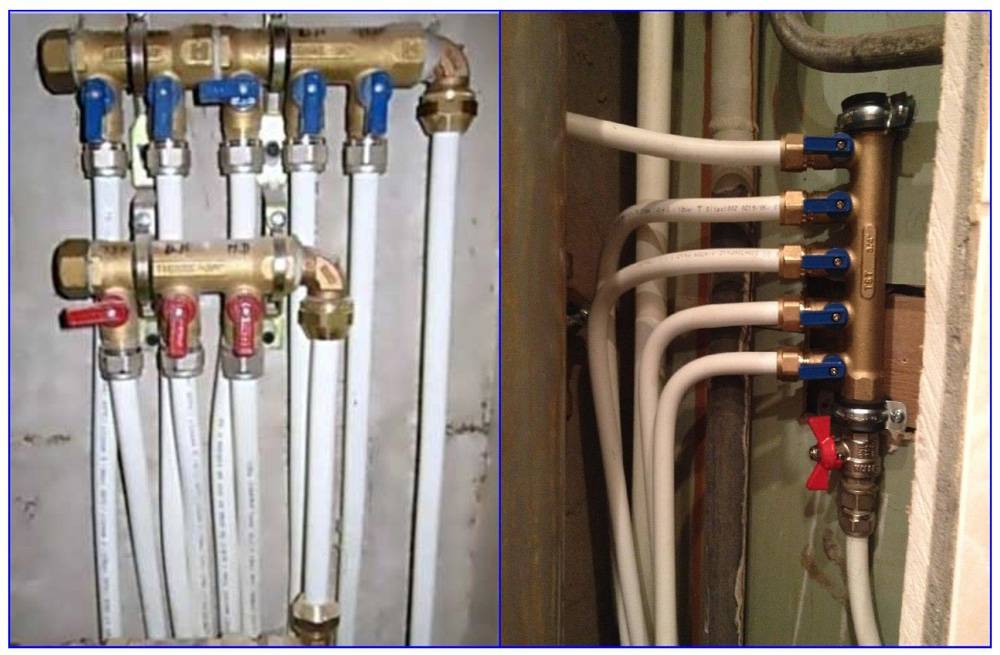

Рис. 8 Цанговое подключение металлопластиковых труб к коллекторным гребенкам

Технология выполнения

Перед выполнением работы по сборке трубопровода методом опрессовки труб необходимо:

приобрести достаточное количество труб и пресс фитингов, согласно схеме системы отопления, водоснабжения и так далее;

Фитинги для соединения труб методом опрессовки (обжима)

подготовить необходимые для выполнения работы инструменты;
ознакомиться с инструкцией по выполнению работы.

Подготовка инструментов

Для корректного выполнения работы потребуется подготовить следующий инструмент:

труборез. Устройство необходимо для резки труб в соответствии с размерами на схеме. Труборез можно заменить ножовкой по металлу (если производится сборка металлического трубопровода) или специальными ножницами (для пластиковых трубопроводов);

Устройство для резки труб

калибратор – инструмент для выравнивания трубы перед стыковкой;
инструмент для снятия фаски. Оборудование может быть совмещено с калибратором;

Калибратор со встроенным фаскоснимателем

расширитель, чтобы фитинг более легко можно было вставить в трубу перед опрессовкой;

Инструмент для увеличения диаметра трубы

пресс-клещи с набором оснасток для сборки трубопроводов разного диаметра.

Инструмент для опрессовки

При самостоятельной сборке бытового трубопровода используются ручные пресс-клещи (на рисунке). В промышленных масштабах или при выполнении работы профессионалами могут быть использованы электрические, пневматические или гидравлические клещи для опрессовки фитингов.

Выполнение соединения

Схема выполнения работы по установке обжимного фитинга следующая:

на первой стадии производится обрезка труб в соответствии с размерами, указанными на схеме. Технология работы с труборезом достаточно проста. Труба вставляется и зажимается в устройстве на уровне необходимой отметки. Постепенно вращая ручку трубореза, производится равномерное разрезание трубы по всему периметру;

Нарезка труб при помощи трубореза

далее труба обрабатывается калибратором и фаскоснимателем. Выполнить работу с устройством можно по следующей схеме:
- инструмент вставляется в отрез трубы;
- при плавном вращении производится выравнивание геометрии трубы и параллельно снимается фаска;

Обработка трубы перед установкой фитинга

на трубу надевается обжимная гильза от фитинга;
при необходимости производится расширение конца трубы. Работа должна быть выполнена предельно аккуратно. Диаметр расширенной трубы должен на 1 – 1,5 мм больше диаметра фитинга. Только в этом случае получится добиться корректного соединения;

Увеличение диаметра трубы в соответствии с размерами фитинга

в подготовленную трубу вставляется штуцерная часть соединительного элемента;

Соединение трубы с фитингом

При выполнении работы важно проследить, чтобы все уплотнительные элементы, предусмотренные конструкцией, находились на своих местах. Отсутствие одной или нескольких уплотнительных прокладок приведет к снижению герметичности соединения

выполняется опрессовка (обжим) фитинга.

Закрепление фитинга на трубе

Процесс установки обжимного фитинга при помощи ручных пресс-клещей подробно представлен на видео.

После сборки трубопровода методом опрессовки фитингов рекомендуется провести испытание системы под напором воды или под действием воздушного потока. Это позволит выявить все недостатки и устранить их до ввода трубопровода в действие.

Правила монтажа: секреты специалистов

Сборка металлопластиковых труб на пресс-соединениях не представляет технологической сложности. Перед началом работы следует очистить место от мусора и пыли.

Для работы понадобятся инструменты:

Труборез. Для металлопластикового материала это оптимальный вариант. При разрезании такой трубы ножовкой по металлу вы не встретите особых трудностей, но срез получится непригодным для монтажа. вам потребуется дополнительно снять фаску с обеих сторон среза, выровнять геометрию среза до правильного круга, убрать все заусеницы. При использовании трубореза вы получите срез нужного качества без дополнительной обработки.
Если вы использовали ножовку или другие подручные приспособления для разрезания трубы, то вам понадобиться калибровщик. Этот инструмент выровняет окружность и снимет фаску.
Пресс-щипцы (ручные) или пресс-машина электрическая. Для разовых работ на небольших размерах можно обойтись ручным инструментом.

Выполнение соединения с обжимной гильзой осуществляется по следующей схеме:

на внешнюю часть трубы надевают пресс-гильзу;
во внутрь вставляют штуцер, продвигая до упора;
обжимают гильзу щипцами.

При использовании надвижной гильзы порядок работ такой:

на внешнюю часть трубы надевают пресс-гильзу, отодвинув ее от края;
расширителем увеличивают диаметр трубы, вставляют штуцер до упора (без расширения труба на штуцер детали с надвижной гильзой не налезет);
специальными щипцами натягивают пресс-гильзу на трубу со штуцером, обжимают.

Секреты специалистов:

отрезать трубу следует для каждого участка последовательно в ходе работ, это позволит не запутаться в готовых отрезках;
обжим фитинга производят один раз, повтор этой операции приведет к порче детали;
фаскосниматель можно заменить наждачной бумагой и острым ножом;

В летний период можно работы начинать сразу, независимо от того, где хранились приобретенные материалы. Зимой придется подождать несколько часов, чтобы материал прогрелся до комнатной температуры. Лучший выход – занести трубы, фитинги, инструмент предварительно вечером и оставить для прогрева и высыхания конденсата на ночь.

Преимущества

Популярность, которую получили компрессионные соединительные детали, во многом определяется их техническими характеристиками:

Для монтажа не требуется использовать сложное сварочное оборудование и квалифицированных сварщиков.
Соединить участки трубопровода или заглушить тупиковое ответвление можно своими руками, применяя новые соединительные детали, произведенные из полимеров.
Для того, чтобы установить компрессионные пресс-фитинги не требуется специальных навыков.
Использование обжимных фитингов позволило снизить трудоемкость монтажа всей трубопроводной системы и время, затрачиваемое на эти операции.
Компрессионные пресс-фитинги позволили монтировать комбинированные сети, с использованием металлопластиковых, стальных, полипропиленовых, пластиковых и труб из других материалов.
Обжимные фитинги увеличивают ремонтопригодность систем. Они позволяют быстро разобрать соединение для обеспечения технического обслуживания или переноса его на другое место.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

Экономия на фитинге.
Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Разновидности

Сегодня, на рынке представлено большое разнообразие пресс-фитинговых соединений для металлопластиковых, из сшитого полиэтилена, стальных и медных труб.

Неразъемные. Установка такого вида фитингов предполагает использование гидравлической пресс-машины с микропроцессорным управлением. Ручной аналог этого устройства — пресс-клещи.

Соединение металлопластиковых труб при помощи неразъемных пресс-фитингов

В свою очередь неразъемные пресс-фитинги подразделяются на следующие виды:

тройники;
уголки;
соединительные муфты.

Используя любую из этих деталей, можно соединить два участка, например, металлопластиковых труб. На выходе вы получите прочное соединение.

Процесс установки пресс фитингов заключается в последовательности следующих этапов:

изначально нужно обработать торцы трубы;
затем на одно ее окончание надеть обжимную муфту;
вставить штуцер;
и заключительный этап: посредством специального инструмента нужно обжать муфту.

Компрессионные. Главное достоинство таких фитингов заключается в простом монтаже. К тому же подобные соединения получаются очень надежными и прочными. После демонтажа компрессионные пресс-фитинги можно использовать еще неоднократно.

Фитинги, принадлежащие к этому, виду сконструированы из: штуцера, обжимного кольца, накидной гайки.

Компрессионный пресс-фитинг для медных труб LUXOR TR 91/AC 15 мм

Монтаж компрессионных пресс-фитингов:

Сначала вы должны определиться с длиной трубы. Для этого требуется замерить участок, где она будет располагаться, и к полученному значению прибавить 10 см и отрезать трубу.
После надо обработать трубы калибратором. Таким способом вы подготовите края трубы для установки фитинга.
На трубу надеваются разрезанные кольца и гайки.
После этого штуцер надо смазать силиконовым материалом для того, чтобы надеть трубу.
И последний штрих — закрутить гайку и подтянуть ее гаечным ключом.

В случае поломки компрессионные фитинги не обязательно менять полностью — достаточно достать износившуюся часть устройства и установить новую.

Аксиальный фитинг с надвижной гильзой PRO AQUA для соединения труб РЕ-Х и PE-RT

Цанговые. Такой вид соединений — самый дорогостоящий. Высокая цена объясняется тем, что сборку и разборку соединения можно осуществлять сколько угодно раз. Цанговые фитинги используют для обустройства системы отопления, подачи как горячей, так и холодной воды. Состоят они не только из резьбы, но и специального уплотнительного кольца — цанги, благодаря которому обеспечивается герметичность соединения двух труб.

Строение цангового фитинга: обжимное кольцо, основная часть, которая сделана из латуни, уплотнительная резиновая прокладка.

Устройство цангового пресс-фитинга

К разъемным цанговым соединениям относятся: крестовины, переходники, тройники и другие детали.

Стоит отметить, что в качестве тройников могут выступать не только цанговые, но и обжимные фитинги. Используя подобные соединения в системе можно выполнять любое ответвление. По способу изготовления они могут быть обычными и комбинированными. Вторые, в свою очередь, подразделяются на изделия с: наружной резьбой, внутренней резьбой, накидной гайкой.

Крестовина похожа на тройник. При помощи его на одном трубопроводе можно создавать сразу две ветки.

Монтаж цанговых пресс-фитингов:

делается предварительная разметка мест установки деталей на трубах;
при помощи трубореза или специальных ножниц надо отрезать необходимую длину трубы, ее края надо очистить от неровностей и заусенец;
далее снимается кольцо и гайка из фитинга и надеваются на подготовленную часть трубы;
на штуцер фитинга устанавливается труба, затем она выравнивается, а обжимное кольцо возвращается на свое место;
вручную закручиваются гайки, а после затягиваются ключом.

https://youtube.com/watch?v=g1dK8D_G3BA

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Пресс фитинги: 5 последовательных этапов установки
